反向设计时遇到版图方面的问题，高人指点

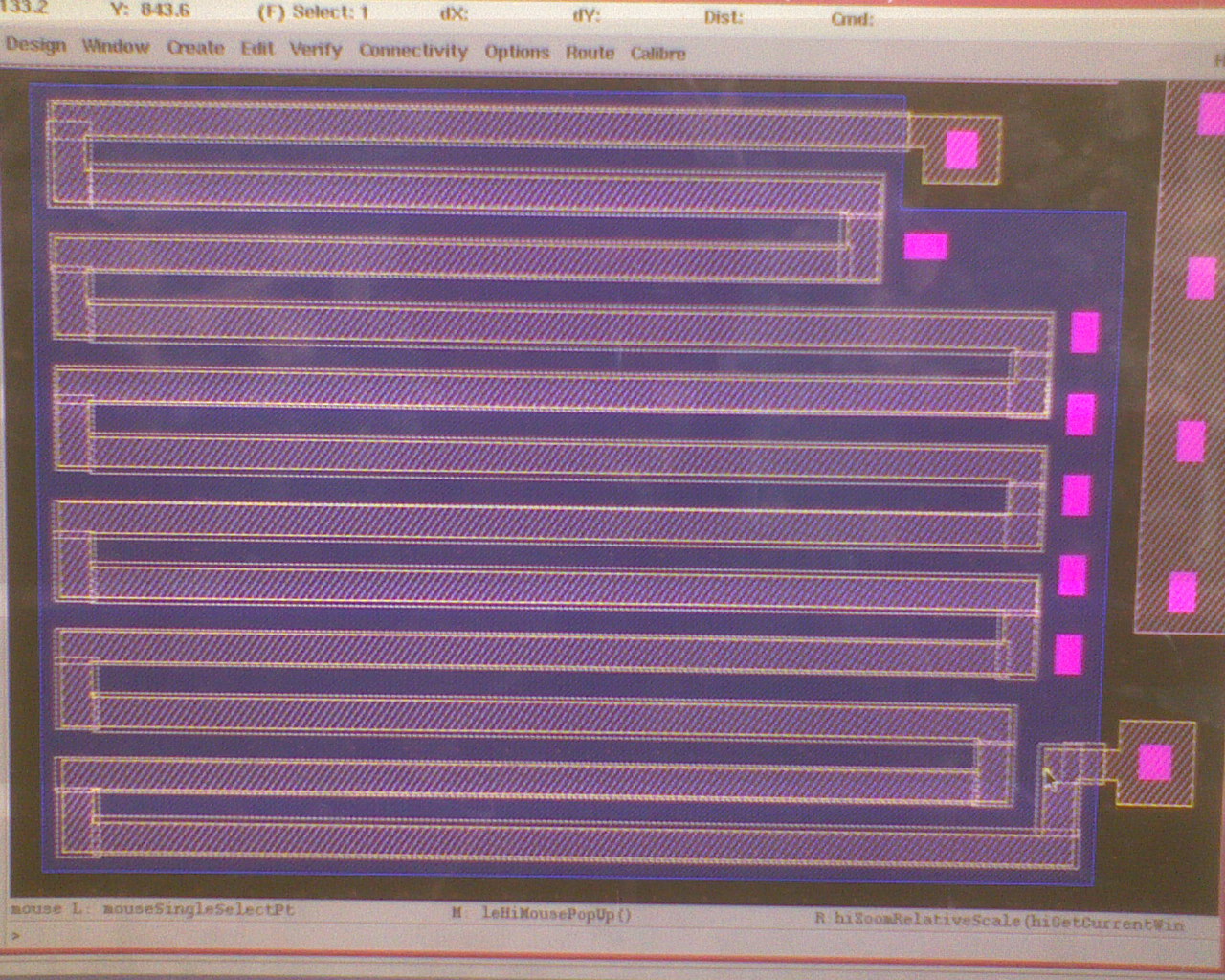

很实际的一个问题，下图是本人在提一块芯片版图时遇到的情况，蓝色的部分是poly，呈块状，弯曲的部分是有源，两端分别与金属相连后连出，两端没有短接，PLOY也通过接触孔连出，问题是：如何提这部分版图，是提为有源电阻（注意弯曲的是有源区而不是poly）还是提为MOS管，若提为MOS管，W/L怎么计算。

难道本区没有高手
果然没有高手

本区有没有高手和你的问题没有任何关系.
此为一个L很大的一个MOS,通常是用来做电阻,正常情况提为MOS,具体的阻值的大小仿真可以得到,但是通常的MODEL不支持L如此长的MOS,所以此MOS用在要求不精确的地方.
PS:我不是高手.

是不是懂了这个就是高手了?

回复以上两楼的
我说没有高手纯粹是为找人给我回帖回答我问题而已
有人给我问题回答就可以了 谢谢 嘿嘿

真有趣，你有gds，却没有schematic?

这是逆向啊

corner 另外算！

明显是个电阻嘛

顶3楼
