用mos管做二极管连接的阀值问题

时间:10-02 整理:3721RD 点击:

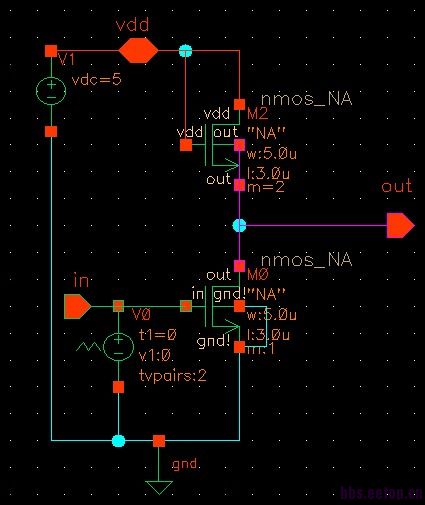

小菜初学模拟电路,用一个nmos管当二极管连接,如图:

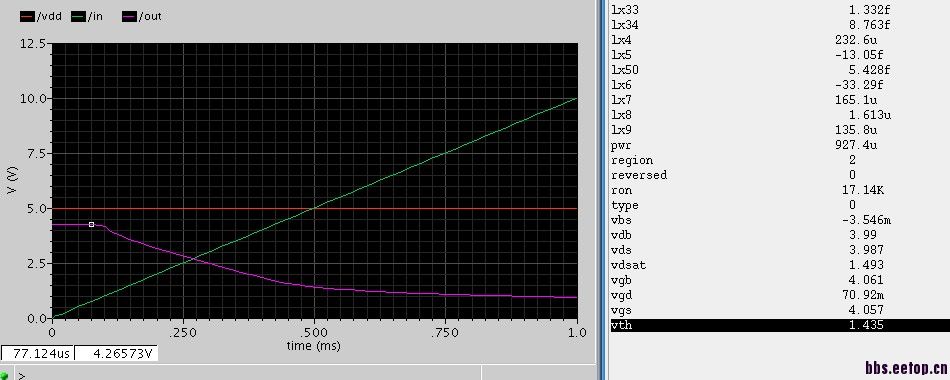

仿真后得到的图形和数据:



在曲线里显示的输出在刚开始输入端还没到达下管开启电压时,输出压降为0.73V左右,可是读到的上管的VTH数据为1.435V,刚开始的输出压降不是上管的阀值电压 吗?求大虾赐教!
