ocean仿真corner角,不能正确执行

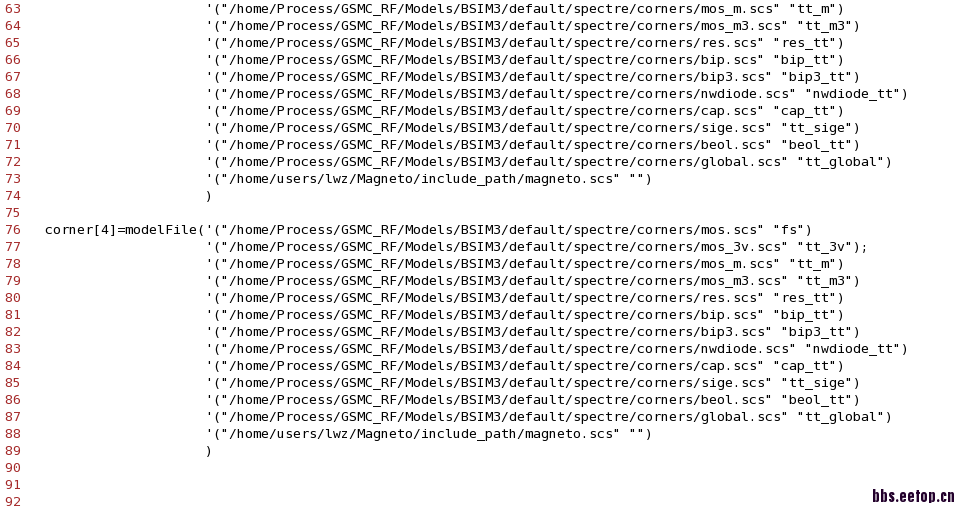

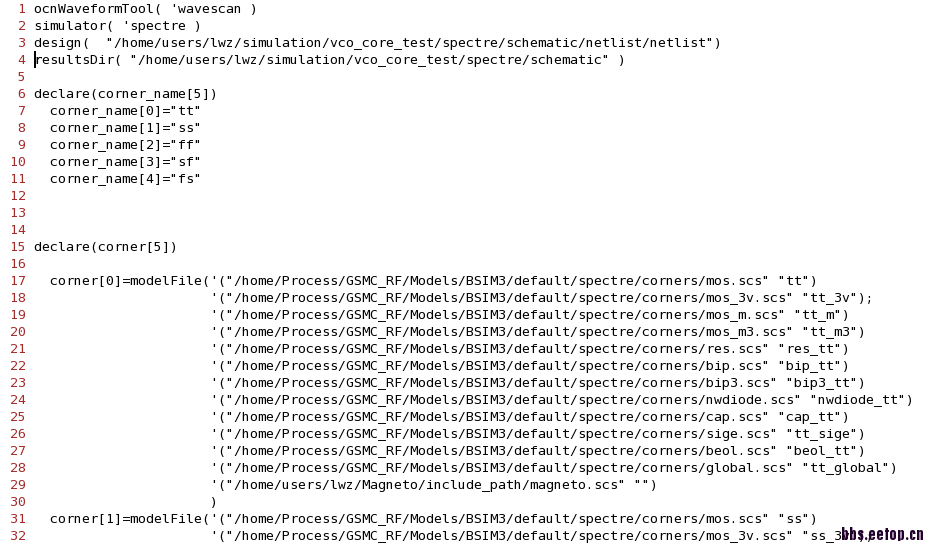

上面是代码和仿真的结果。
说明:
1、
上面的代码可以执行;
2、
执行的过程供CIW窗口没有弹出ocean代码相关的错误
3、

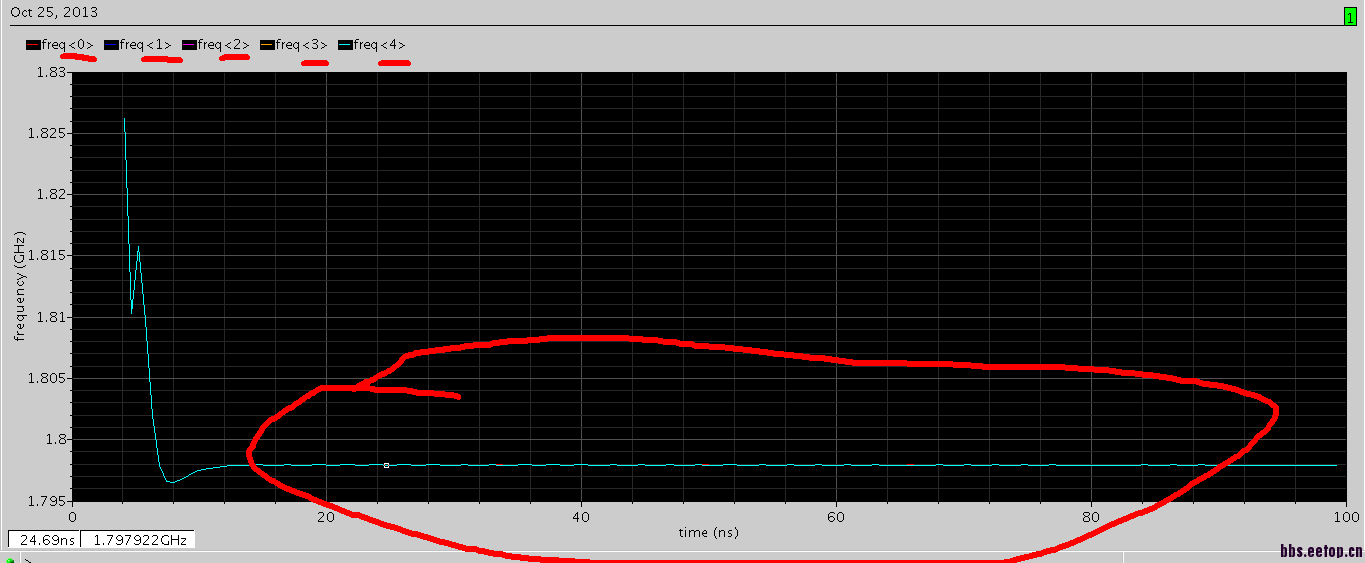

执行的结果不争取,所有的曲线是从重合的,直观的表明,执行的是一种情况。这个按照循环for( i 0 4
corner
analysis('dc?saveOppoint t )
analysis('tran?stop "100n" ?errpreset"moderate" ?step"20p" ?maxstep"5p" )
desVar( "vcont" 1 )
desVar( "B2" 0 )
desVar( "B1" 1.8 )
desVar( "B0" 1.8 )
temp( 27)
run()
freq =(freq v("/vco2" ?result "tran-tran") "rising"?xName "time" ?mode "auto" ?threshold 0.0 ?histoDisplay nil?noOfHistoBins nil)
plot(freq ?expr '( "freq" ) )
fprintf(fp,"%s \n ",corner_name)
)。既然执行了循环体,应该corner就起作用了,但是感觉它没有起作用,起作用的是corne[0]。不知道代码那个地方出问题了。
4、
执行之后,显示的是freq<0>,freq<1>,freq<2>,freq<3>,freq<4>,按我自己的理解,应该是freq<tt>,freq<ss>,freq<ff>,freq<sf>,freq<3>,freq<fs>。不知道这个怎么解决?
貌似执行完一次循环要把重置直流工作点,好像是delete()这个命令,你看看手册呢
因为你的仿真结果全在一个路径下。每下一次仿真都把上一次的结果覆盖了,当然了,你要打印出来的图数据也被覆盖了,所以造成这样情况,解决办法是你得把每一次仿真的数据存在不同目录下
