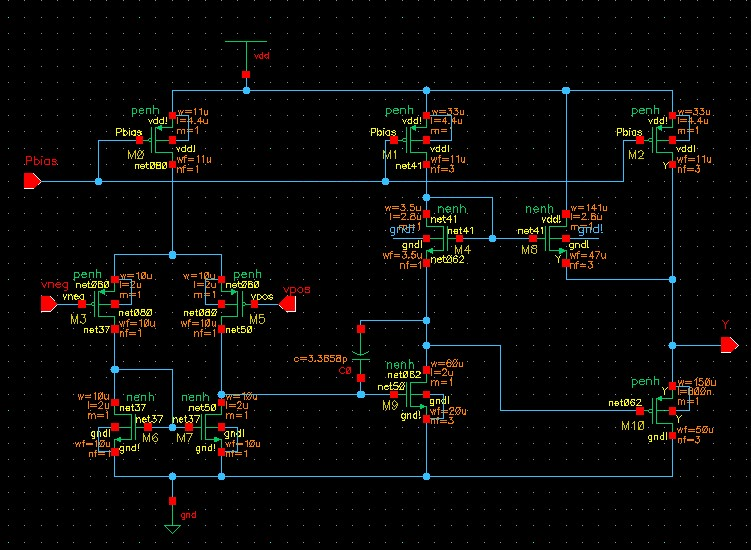

运放的问题！

小编图让人有些眼花缭乱。能简化吗?

这图实在是。

这个输出级有个性，还真说不出什么。
小编可以解释一下么?

这个运放是这么用的吗?小编哪搞来的结构?
我觉得这个电路是这样的，前面两级是正常7管放大器附加一个输出电阻，第三级上面两个管子是个电流源，和下面的P管构成源跟随器，作用是平移。
这样整完后输出电压范围是比较受限制的，上面有vdsat+vth+delta，下面也有一个vth。
小编如果电源是5V，那用3.3V是肯定输出不了的（下面够，上面0.2+0.7+3.3/2>2V）
1.6V可以。

这个运放是从别的芯片中抄来的，原图这样，运放结尾负反馈BUF，接1.6V和3.3V。
现在发现可能这个M4和M8管是耗尽型的，从染色层来看。

结果如楼上所说，3.3V输出不稳定，稍微负载有变化，他的变化很大，而且返回到3.3V需要很长时间。而接1.6V很稳定。

由于是抄别人的，所以结构肯定对的。

Pbias的电压是多少呀? 如果你输入调整了以后?

Pbias电压都是一样的，不变，目前仿真出来是3.8V，电流很小200NA。我电压降低到3.5V，3.3V输出能好点。

小编图让人有些眼花缭乱。能简化吗?

没有给出电源电压，所以不好分析。

菜鸟围观过。

你的VDD只有3.3V..input不能给到3.3 因为VIN必须 < VDD- VDS10(SAT)+|VTH3|

你的VDD只有3.3V..input不能给到3.3 因为VIN必须 < VDD- VDS10(SAT)-|VTH3|

TAIGAOSHENLE

接1M电阻试试看。
