关于差分放大器中电容的作用的问题
时间：10-02
整理：3721RD
点击：

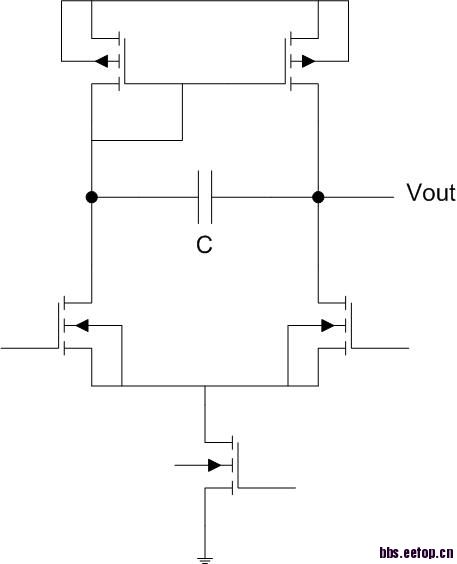

请高手指点一下电容的这种接法的作用。小弟我是初学者，查过一些资料也没见过这种接法，哪位高手能给具体分析一下，哪本书或论文中上有这个介绍的，也请告知一下，万分感谢！
可能是在做有源负载电容：
IEEE上
Active Capacitor Multiplier in Miller-Compensated Circuis
这篇文章可能是该类似结构最早的描述了，可以看一看。
谢谢了，这就下下来看看去
这样可以消除一定的共模噪声，但是大大的减少了运放的单位增益带宽，这个电容C会使得电流镜的镜像极点很大。严重的影响了系统的稳定性
好象单级放大器不该有什么稳定性问题吧。
上图不是单级放大器，是差分放大器，单级放大器的稳定性问题是暂时可以不考虑的
上图的一级差分运算放大器如果电容非常大，镜像极点跟主极点是靠得很近的，波特图的主极点到镜像极点就以-20dB/dec下降，那么镜像极点以外的就以-40dB/dec下降。相位裕度就已经小于45°了，稳定性是需要考虑的
可以提供一张仿真伯特图来具体讨论吗?
