请教一个Pspice仿真的问题
时间：10-02
整理：3721RD
点击：

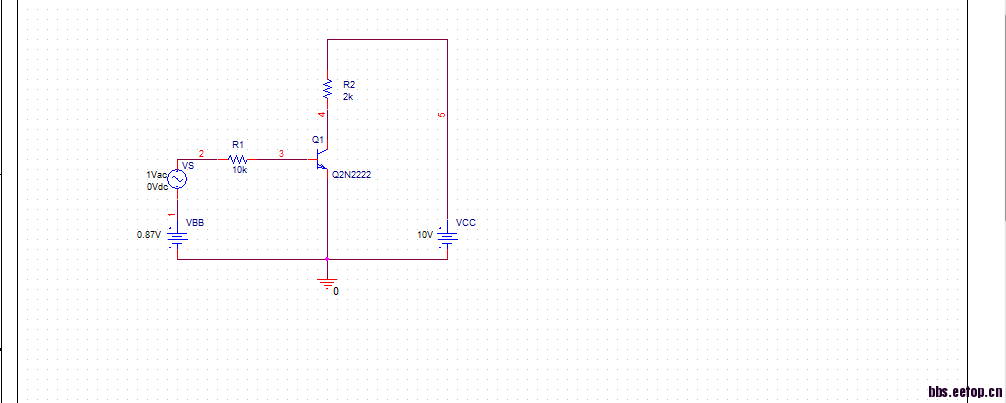

看的是hspice的书籍，讲到一个直流转移函数.TF的分析，那个书上的Pspice例子是用网表写出来的，不是用Capture画出来的，图是这样的
分析的参数是这么写的（.TF V(4) Vs）
Hspice的网表是这样的：
Ex2_4_2 single npn common emitter amp
*
.options post=2
*
*dc bias
VBB 1 0 DC 0.87
*
*Voltage Source for transfer function calcultion
Vs 2 1 AC 1
RB 2 3 10k
*
*bipolar C B E Model Name
Q1 4 3 0 Q2N2222
*
RC 5 4 2k
VCC 5 0 DC 10
*
.OP
.MODEL Q2N2222 NPN (IS=5E-15 BF=100BR VAF=50)
.DC VBB 0 2 0.01
*
* TF OUTVAR
.TF V(4) Vs
*
.PRINT DC V(1) I(Q1) IE(Q1) IB(Q2)
*
.END

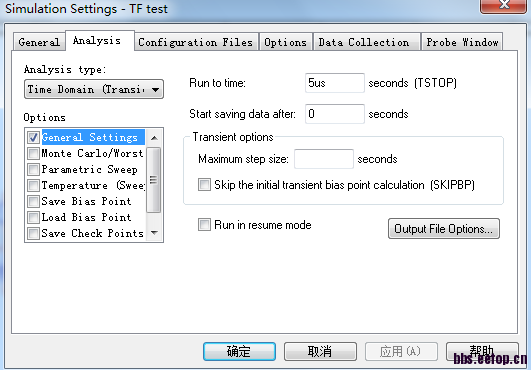

Hspice是写的分析，所以我知道怎么使用，可是在capture里面如何设置那个TF分析来着?
分析的参数是这么写的（.TF V(4) Vs）
Hspice的网表是这样的：
Ex2_4_2 single npn common emitter amp
*
.options post=2
*
*dc bias
VBB 1 0 DC 0.87
*
*Voltage Source for transfer function calcultion
Vs 2 1 AC 1
RB 2 3 10k
*
*bipolar C B E Model Name
Q1 4 3 0 Q2N2222
*
RC 5 4 2k
VCC 5 0 DC 10
*
.OP
.MODEL Q2N2222 NPN (IS=5E-15 BF=100BR VAF=50)
.DC VBB 0 2 0.01
*
* TF OUTVAR
.TF V(4) Vs
*
.PRINT DC V(1) I(Q1) IE(Q1) IB(Q2)
*
.END
Hspice是写的分析，所以我知道怎么使用，可是在capture里面如何设置那个TF分析来着?
自己顶上去啊！求高手回答
