hspice中 门逻辑语句的使用 这是肿么了 大神留步
时间：10-02
整理：3721RD
点击：
如题，最近在学习hspice，涉及到门逻辑电路这一块的时候遇到个麻烦，我使用的是hspice指导手册上的语句：
Exxx n+ n- <VCVS> gatetype(k) in1+ in1- ... inj+ inj-
+ <DELTA=val> <TC1=val> <TC2=val> <SCALE=val>
+ x1,y1 ... x100,y100 <IC=val>
由于才疏学浅没看懂就随便写了几句，
主体语句如下：
vi1 1 0 pulse 0 1 0 0 0 10u 20u
vi2 2 0 pulse 0 1 0 0 0 5u 10u
Eand(2) 3 0 1 0 2 0

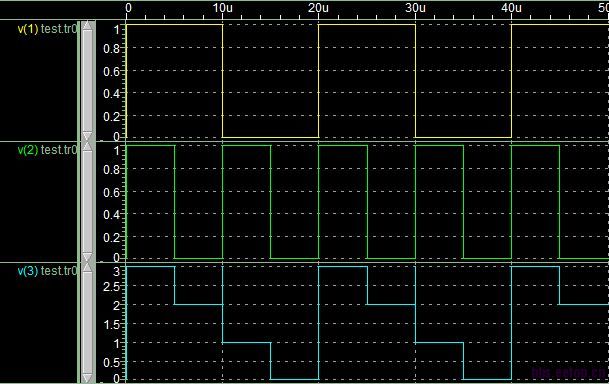

结果出来的图变成这样子了，完全很纠结啊，
逻辑与门判断之后不应该是 1,0这样子的吗?
真心不懂，路过大神指点一下吧
Exxx n+ n- <VCVS> gatetype(k) in1+ in1- ... inj+ inj-
+ <DELTA=val> <TC1=val> <TC2=val> <SCALE=val>
+ x1,y1 ... x100,y100 <IC=val>
由于才疏学浅没看懂就随便写了几句，
主体语句如下：
vi1 1 0 pulse 0 1 0 0 0 10u 20u
vi2 2 0 pulse 0 1 0 0 0 5u 10u
Eand(2) 3 0 1 0 2 0
结果出来的图变成这样子了，完全很纠结啊，
逻辑与门判断之后不应该是 1,0这样子的吗?
真心不懂，路过大神指点一下吧
还有那位大神 知道与门，或门，非门之类的电路，用spice语言怎么写吗?就是那种由具体的电路元件构成的哈 望不吝赐教
