50HZ干扰怎么去除？
时间：10-02
整理：3721RD
点击：
信号采集，低频信号DC-10Hz
发现50Hz干扰严重。
我的采样是200HZ，
每采4点做平均保存到缓冲。（应该可以去干扰的，因为正好是50Hz工频的4倍）
得到50HZ的采样信号。可是50Hz信号对有用信号
形成了包络。想去到50Hz干扰。
不知道该在模拟电路上是否再更改更改。
模拟电路输入信号处理过程如下；
差分放大->sallenkey二阶低通->正向放大->RC低通->跟随器->AD
用示波器发现AD那工频严重。不知道各位有什么好办法去工频干扰。

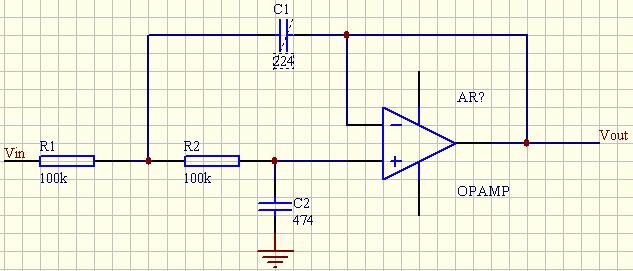

顺便帮看看我这个低通的参数，主要是通带频率是多少?怎么计算的啊
模拟不是我做的，但是那人走了。
发现50Hz干扰严重。
我的采样是200HZ，
每采4点做平均保存到缓冲。（应该可以去干扰的，因为正好是50Hz工频的4倍）
得到50HZ的采样信号。可是50Hz信号对有用信号
形成了包络。想去到50Hz干扰。
不知道该在模拟电路上是否再更改更改。
模拟电路输入信号处理过程如下；
差分放大->sallenkey二阶低通->正向放大->RC低通->跟随器->AD
用示波器发现AD那工频严重。不知道各位有什么好办法去工频干扰。
顺便帮看看我这个低通的参数，主要是通带频率是多少?怎么计算的啊
模拟不是我做的，但是那人走了。
50HZ干扰怎么去除?
干扰已经搞定，发现是焊接有虚焊的电容引起的。
很想知道上面电路的通带频率是多少！
请问您的虚焊是怎样检查出来的呢?直接用眼睛能看出来吗?
好资料
This is a second order Butterworth LP filter, alternatively known as Sallen-Key topology. Plug in the circuit parameters into any of simulation tools and you can get the 3dB cutoff frequency easily.
