如何稳定共模输入电压
时间:10-02
整理:3721RD
点击:

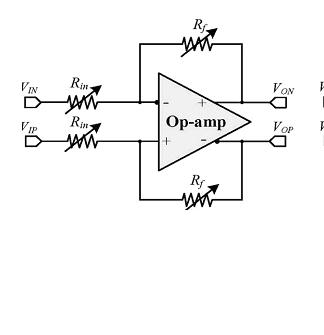

问题如图所示,信号由Vin端输入的电压,经过Rin, 再由Rf反馈回来,导致运放输入端共模电平也出现了扰动,导致运放输入共模电平的变化,从而使运放不能正常工作。
一般都是由于输出共模扰动而进行共模反馈,输出一般都是晶体管的漏极,但是输入是栅极,如何进行反馈,是否能用一般的CMFB进行钳制。
谢谢!
