关于肖特基二极管的讨论

在DC-DC的电路中，在外接的MOS管与电感之间，一般都会并接一个肖特基二极管。肖特基负极接电源的输出端，正极接地。
这个肖特基管的作用是什么?
是不是防止反向的大电流，灌入DC-DC芯片，从而导致芯片的损坏！

谢谢！

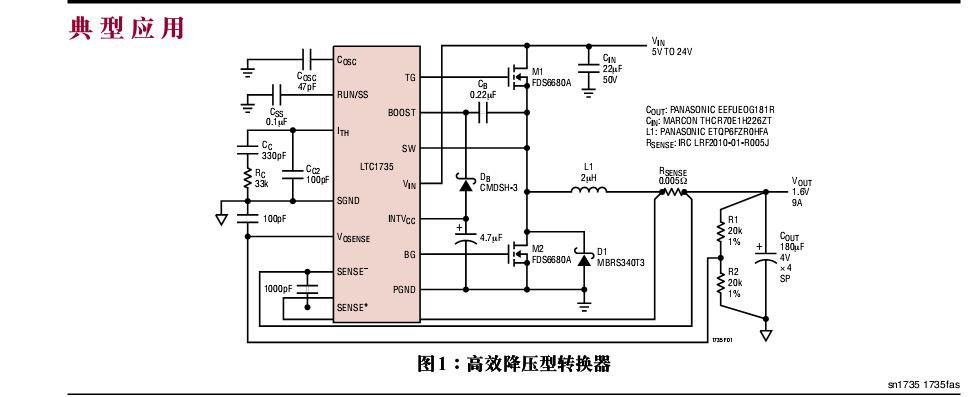

请看附件中，D1元件。就是我上面所说的肖特基。
谢谢

?
看不到图吗?
谢谢！

current continent

专家解析解析啊，学习

专家解析解析，学习

有人知道不?没明白意思

大概MOS管关闭后，电容放电，续流作用，维持电压

这是典型的开关电源输出结构，输出由正向和反向过程组成，看一看开关电源的介绍会更清楚

续流二极管 在mos关断后给电感提供电流通路（电感上电流不能突变）

和电感的反向大电流构成回路，保护MOS管

续流二极管维持电感电流，并且自身的导通电压较低。
