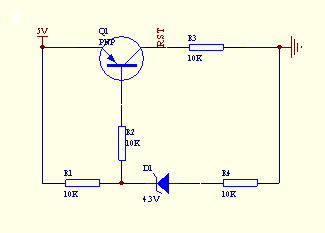

大家来分析一下这个电路吧！

没有人顶一下吗?稳压管和三极管分别是怎么工作的呀?
RST接的单片机的复位引脚上的。

感觉这个电路起不到复位作用啊

没有延时在里面，能不能不这个图贴出来看看啊

不太明白，是不是贴图不完整，还有一个产生复位时间的电容才对。

不太明白

分析什么?

7# liuyuqing_xyz

三极管和稳压管的作用，他们是怎么工作的。

当电源低于Vbe+Vdiode（3v）时，RST为低，否则为高?

晶体管是个pnp管，从这个电路可以分析q1的直流工作点，稳压管是稳定直流工作点 1# lonve

好，谢谢！

这个电路根本不能正常工作，拿来逗人的吧

PNP管呢，不是NPN管，怎么工作啊

pnp的作用类似开关，稳压二极管的作用就是稳压，跟二极管相连的电阻应该是分压和限流两个作用。二极管左边的电压为4V，所以VBE=5-4=1V大于0.7V（是PNP?还是PMOS?总之其基极电流很小），所以管子导通，RST为高电平。

有点怪怪的
学习了

看看啊
