用过光耦的朋友请过来看一下

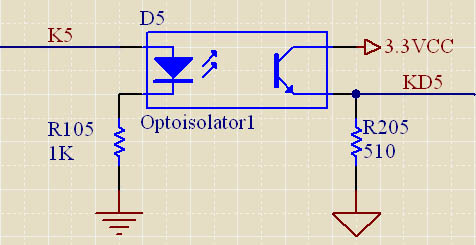

我在开关量信号采集中，用了TLP521，前端K5 接开关信号，后段KD5 输出3.3v与74LCT245 连接（3.3v芯片），不知道这样接光耦对不对，我还看到其它种解法，不知有何区别，电路是相当的简单，用过光耦的朋友帮忙指点一下。 有人说应该在发光二极管的
正端加电阻，而不是复端，我也不是很清楚，光耦到底怎么接

你只要能确定通过R105的电流可以点亮二极管就可以了！

TLP521使用详解
TLP521发光管加限流电阻，保证发光管电流5～16ma，发光管工作时两断电压大概1.7V;根据电源电源，可算出限流电阻大小；举例：3.3V电源，R=(3.3-1.7)/0.01=130欧，工作电流10ma.限流电阻接正或负端都可

小编说的对，支持！
小编说的对，支持！

好！

ddddddddddddddddddddd

R205太小！R105太大

光耦就是一个反馈啊,,
电压足够就行了..

要能确定通过R105的电流

先看看再说
3。3V应该加上拉电阻，K5端最好串一个电阻

输出状态可能和输入有正反相的区别

输出接集电极则输出与输入反相，输出接射极则输出与输入同相

还有相位关系，比如说你输入高的时候，按照你的接法，耦合过去正好是低电平的，而且光耦的输出是没有驱动能力的，还有，你的R205太小了。

3楼说的很详细了。R105的1K将不能点亮二极管
