请教高手带通滤波器问题，感激不尽啊！

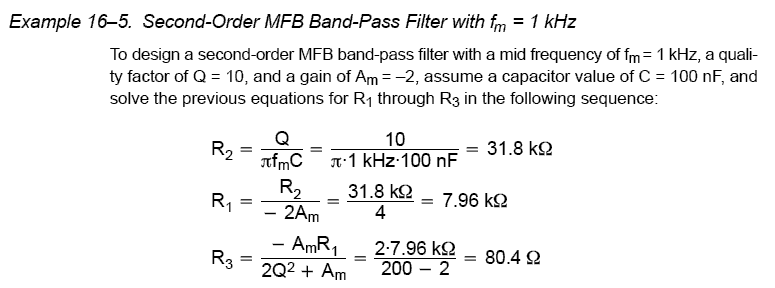

本人菜鸟，最近打算做一个带通滤波器（结构如图所示），相关参数计算式如图MFB-2，但是当我将Q=100，Am=-2，fm=100kHz,C=100pF代进公式算出进行模拟发现，通带中心频率处的增益很小，更本不到2，这是怎么回事呢?而且也没看出曲线比Q=10的时候陡多少啊！
高手解惑啊！感激不尽！

怎么图片传不上来啊?！就是多端负反馈的那种带通滤波器的结构图。

哈哈，今天终于传上来了！

我也没弄出来，哎！

这个电路的Q值一般在10一下，高了不稳定
