求几道模电考研试题

难道就没人会吗

敢问考哪里 最后这道这么复杂

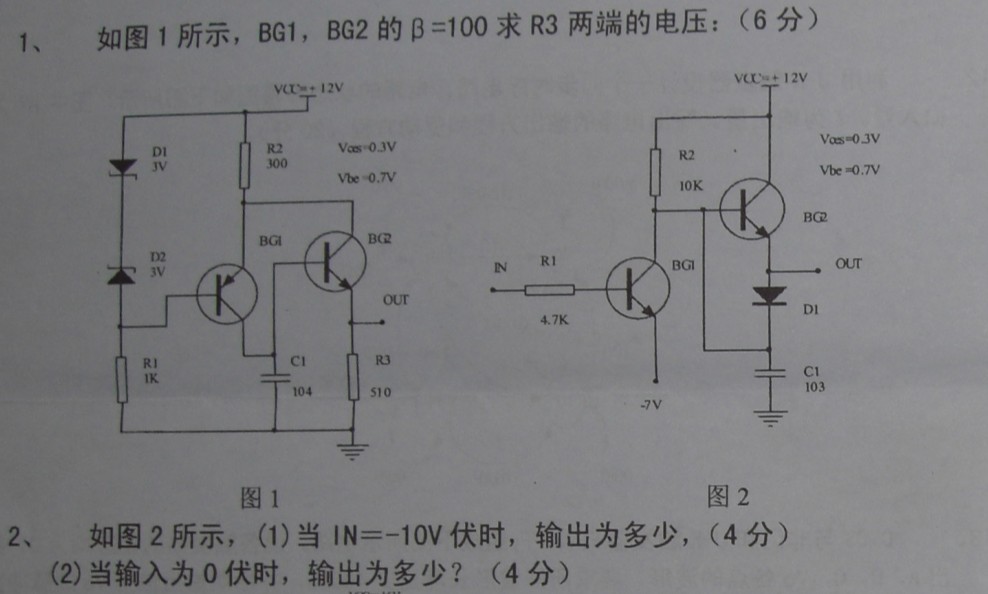

先做第一题，Ie1>Ic1=Ib2,Ie2=Ic2+Ib2=Ic2+Ic1即流过R3的电流小于流过R2的电流，这样BG1 没有饱和。如果饱和的话，R3 的电流大于R2的电流。
VD1+VD2=3.7V------>VR1=3.7-0.7=3V
IR2=3V/300欧=10mA
IR2=Ie1+Ic2
Ic1=Ib2
Ic2=100Ib2
Ie1=Ib2*101/100
IR2=(Ib2*101/100+100Ib2)=10mA
101Ib2=10mA
Ie2=10mA
所以   VR3=10mA*510欧=5.1V

第二题感觉比较难啊，
（1）当Vin=-10V时，BG1截止，输出被D1钳位，为12V，接负载为11.7V
（2）当Vin=0V时，输出被D1钳位，所以为负，BG1饱和，输出为-7+0.3=-6.7V

选择题

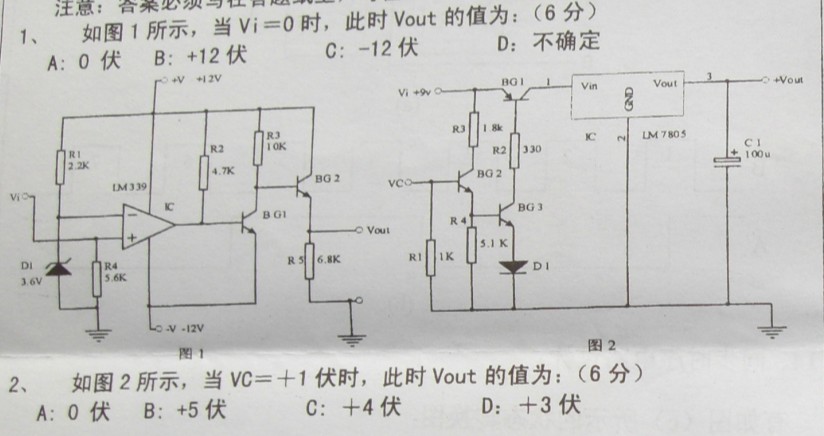

1、+12V
2、+5V

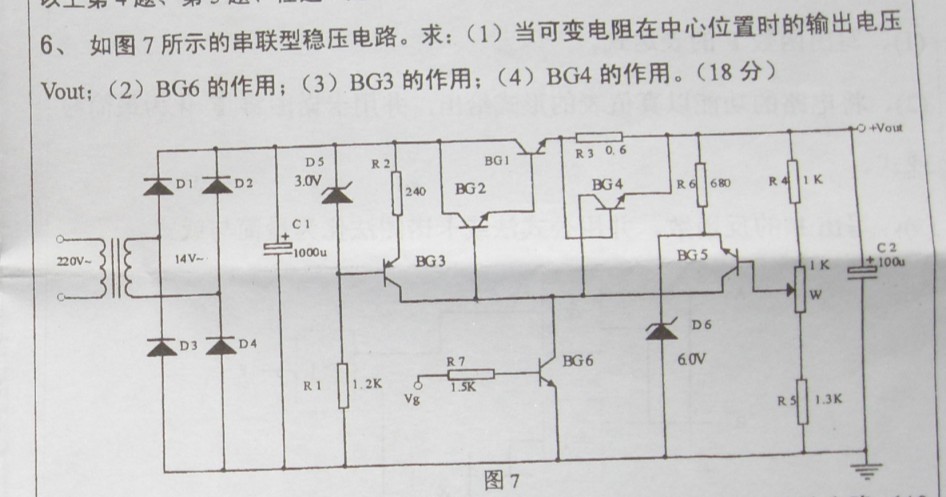

BG6保护电路，控制BG1和BG2 的截止
BG3恒流电路
BG4过流保护
至于输出电压， 不算了，12V左右

guyanqiu:选择题  1、+12V  2、+5V 你的答案错了。

应该是这样子的：
比较器的正端0V，负端3.6V，所以输出为低电平。由于R2上有电压，一端12V，一端约-12V，所以形成一个大电流。通过BG1流出。故，BG1（比较器输出为-12+0.7=-11.3V）的基极为-11.3V，集电极约为-12V。
故BG2截至。输出电压为0V。

这是考哪?不去上也罢。感觉这些东西满陈旧的。跟20多年前的差不多。

BG1有电流流过，R3上就有压降，BG2怎么会截止?
