充电电路中的振荡升压电路疑惑

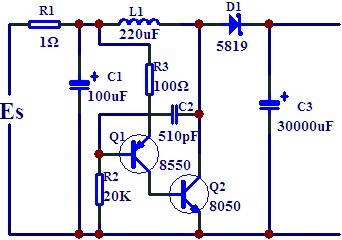

电路图

振荡升压电路原理
如上图所示，两个晶体管是用作开关，它们和一个反馈的电容以及基极的电阻形成一个振荡器。
但是，振荡器的周期如何确定?图中的电感只是起到了恒流的作用吗?还有没有其他用途?

有人可以解惑吗
有人可以解惑吗

。

我也想知道

这电路能工作吗?
R2和C是不是位置要互换?

回楼上
能工作的。但是要分析它我就不知道了。呵呵

很简单
刚开始时Q1的基极为低， Q1与Q2导通，电源对220UH的电感充电， 同时通过R3与Q1对C2充电。当Q1的基极的电压升高到一定程度时Q1与Q2截止，220UH电感对C3充电，同时C2通过R2放电， 当Q1的基极电压下降到一定程度时，Q1与Q2又导通，开始新的周期。

分析得很对，有一个问题想知道，最终C3可以冲到多少伏?

要计算一下, C3的电压值与电感值及振荡器的占空比有关.

这是一个BOOST电路的简单版。L,C以及三极管构成了反馈环路。L的作用就是BOOST和反馈。振荡周期取决于L和C的。
