有人能解释一下SR(in)和SR(out)吗?
时间:10-02
整理:3721RD
点击:

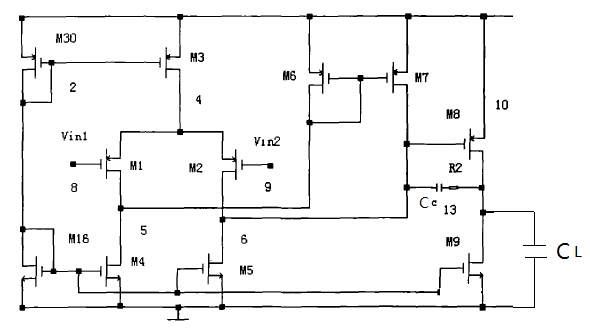

关于SR(in),SR(out)的定义不知道是不是这样子的如下图两级放大器结构:
SR(in)=SR+=IM3/CC
SR(out)=SR-=IM9/(CC+CL)
问下哪位熟悉相关知识的人,是不是这样子的?
SR(in)=SR+=IM3/CC
SR(out)=SR-=IM9/(CC+CL)
问下哪位熟悉相关知识的人,是不是这样子的?

期待有人回答
放大器的摆率不就是电流除以负载电容么?
而且你的M9和M3的电流值存在比例关系,负载电容是一样的,所以
SR(in)=im3/(cc+cl)
SR(out)=im9/(cc+cl)
这个电路结构有问题吧 很浪费啊
说实话 没看懂
