小妹也请教-简单的一阶SC滤波器设计

初学有源滤波器设计，问个简单的问题，请电路达人指教。
quote:《集成电子技术》，高等教育出版社，p.p. 260，
“一阶低通开关电容滤波器……是根据普通的一阶RC有源滤波器转换而来的……用开关电容的等效电阻T/C去置换普通有源滤波器的R……便得到图所示的一阶低通开关电容滤波器”
在我看来，这个转换过程不是很明显。
仔细看图，两组有源开关的时钟组合方向不同，也不很理解其中道理。
为了能自主的做些其他简单RC有源滤波器到SC滤波器的转换，发帖提问，还请达人多指教呀！

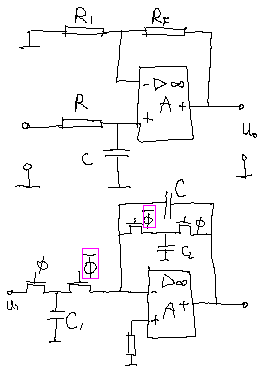

普通RC滤波器与SC滤波器比较

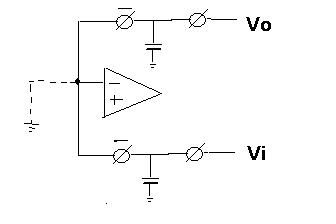

可以这么理解。两个等效电阻需要有个相同的参考点，也就是他们共同的“虚地”即负输入端。R2 = (Vo-0)/I2  R1=(Vi-0)/I1. 看这个图是不是舒服点了，呵呵
