求助高人：比较器问题

求助高人：比较器问题
是不是送给LM339的电流太大了?在那两个输入信号与片子相连的管脚间再加一级电阻，339我用到+-15v都没问题的。

求助高人：比较器问题
贴图来看！

求助高人：比较器问题
谢谢两位，图有点大，因为我得路数很多。是这样的，后续电路是165，把数据转换成串行数据送到FPGA，输出端有一个上拉电阻，10K到VCC

求助高人：比较器问题
CEDAR:谢谢你，我会试一下的，一般加的电阻值是多大，是使用电压和电流来计算吗?

求助高人：比较器问题
lm339的输入电流也就1、2个mA，看你的输入部分是多少了，若是大了就应该考虑一下了。看一下lm339的技术手册，那上面应该有的。

求助高人：比较器问题
请问有没有输入范围很宽的比较器可以替换339的，339好像不能输入负的电压值啊。我得板子是四层板，不好改电路，惨了啊

求助高人：比较器问题
我估计还是你设计有问题。
你也可以用LM324试试

求助高人：比较器问题
LM324的特性有什么特别之处吗，相对于LM339来说。我找到LM124/LM324等的资料，看他的电源范围是单电源供电啊，11脚接地。如果这样的话，我得输入有负电平，怎么实现呢?

求助高人：比较器问题
对了，339前端输入一路是电平分压；还有一路是放大器出来的电平。我已经试过：1.断开分压输入，即悬空；2.拿掉放大器（084）。这样是不是可以说明前端的影响已经最小化呢?但是，还是热啊

好好看看datasheet吧，有很多例子的，另外输出端除了165有没有接其他东西，会不会吸收或灌入电流太大啊?
324可以双电源的，只是好象管脚顺序和339不一样阿

求助高人：比较器问题
165也应该是12V供电吧?

求助高人：比较器问题
我又查了另一个公司的324，onsemi的，可以正负供电，但是他的引脚不兼容啊。还得求助啊！

求助高人：比较器问题
呵呵，哪个公司的324也能正负供电阿，为什么先考虑换片子呢，看看电路有没有问题
，可以把这一小部分考屏幕贴出来，大家帮你分析

求助高人：比较器问题

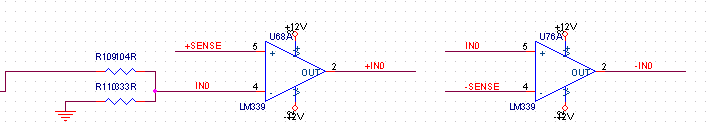

这是一端输入的电路。产生两个电平输出分别输入339的两个比较器

求助高人：比较器问题
本来产生两个输入的图太大，上不来，就上了这一个，我看看拿掉一部分把那个也上来

求助高人：比较器问题
希望上去，大小刚刚啊。片子是tl084

求助高人：比较器问题
各位看看，怎么办?谢谢！

求助高人：比较器问题
今天怎么没人啊，请大家帮忙啊。分析一下，提供一点，我得整个系统是有隔离的。数字部分和前端电路的电路隔离，直到339比较输出和165连接，完成信息到数字系统输入。然后，输入的低电平是－0.8V（165）的电压，这个对吗?

求助高人：比较器问题
不明白

我觉得可能不是这里的问题，可能是你的板子上其他地方的问题导致这里出问题，好好查查

求助高人：比较器问题
哦，这样，谢谢提供一点方向。希望可以解决啊！

求助高人：比较器问题
怎么会有双电源这个概念呢?在你这个电路里面它相当于就是单24V工作。输入电流过大?339的输入阻抗那么高，外接电阻会有用么?
你说比较器发烫，那他的逻辑正不正常嘛?如果逻辑是正常的话，那你就换几片试试嘛。如果逻辑都不正常的话，你那个PCB会不会有问题?当电源电压-输入电压范围<1.5时，可能会永久性的损坏339，包括上电时的先后顺序。
