低噪声放大器----2017电赛F题
时间：10-02
整理：3721RD
点击：
2017年的F题，前端的低噪声放大器很关键，在比赛期间就有好多人问我要低噪放的原理图，由于时间的问题，我就告诉了大家，采用mmic放大器，型号是SPF-5043，傻瓜式的放大器，我现在主要是选哪个采用管子把这个题目做出来，由于时间的问题只能一点点的做，那就先从最前端的低噪放。
我这次采用的是ATF-54143，这个管子非常的经典，从起八十年代就开始用，直到今天，子啊某些产品里面依然能见到这个器件。我先用ADS软件来模拟下，至于实物后面慢慢来做。
刚刚好这个管子的ADS模型可以下载到。
电源供电采用5V。我设计的低噪放增益在20db左右，至于增益分配我在之前的F题分析里面已经说了，这里我就不在叙说了，有很多人说，直接把增益做到40db可以不，这样不太好，增益过高，容易自激，而且在高频增益过高，导致接收机的动态范围过小，都不是很合理的，正常就是15---20db左右，最好了。同样，增益过高导致噪声系数也变差。
这个是原理图。仿真出来的每个节点的电压和电流等。
这个管子很好用，尤其做窄带的放大器，噪声系数可以做到0.6左右，我在网上看到老外做的，至于这个题目，噪声系数在2db左右都可以接受的。
稍稍的分析下，从左看是输入端，电容和电感是进行输入匹配的，右端是输出，也是要进行匹配的，这个匹配电路要根据实际当中不同频率而不同，剩下的就是电阻和电源上面的电容，电阻是提供偏置的，电容是退偶和滤波器作用。还有就是源极上面我挂了两个小电感，这个电感是起到稳定性作用，尤其在高频的时候很重要，这点要在实际中调试，电感很小，大多是在PCB上面直接走微带线。
这个是原理图，频率200---300MHz，以下分析都是在这个频率范围内。
仿真图，看一看出，输入输出的驻波都在1.3左右.增益20db这个是理论的仿真，实际中可以稍稍的调节下。噪声系数在2db以下，实际中可能会稍有变化。
最后一张图是放大器的稳定性，稳定性要大于1，这个放大器才可以用，要不然容易自激。从仿真结果上看，稳定性是没问题的。
这个放大器在实际中很常见，成本很低，器件成本也就是3---4元钱，这个价格要想买个mmic很困难。有感兴趣的可以试试看，后面的电路有时间我会慢慢的上传分享。
我这次采用的是ATF-54143，这个管子非常的经典，从起八十年代就开始用，直到今天，子啊某些产品里面依然能见到这个器件。我先用ADS软件来模拟下，至于实物后面慢慢来做。
刚刚好这个管子的ADS模型可以下载到。
电源供电采用5V。我设计的低噪放增益在20db左右，至于增益分配我在之前的F题分析里面已经说了，这里我就不在叙说了，有很多人说，直接把增益做到40db可以不，这样不太好，增益过高，容易自激，而且在高频增益过高，导致接收机的动态范围过小，都不是很合理的，正常就是15---20db左右，最好了。同样，增益过高导致噪声系数也变差。

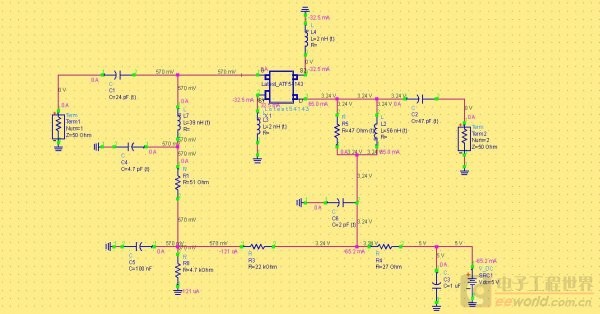

这个是原理图。仿真出来的每个节点的电压和电流等。
这个管子很好用，尤其做窄带的放大器，噪声系数可以做到0.6左右，我在网上看到老外做的，至于这个题目，噪声系数在2db左右都可以接受的。
稍稍的分析下，从左看是输入端，电容和电感是进行输入匹配的，右端是输出，也是要进行匹配的，这个匹配电路要根据实际当中不同频率而不同，剩下的就是电阻和电源上面的电容，电阻是提供偏置的，电容是退偶和滤波器作用。还有就是源极上面我挂了两个小电感，这个电感是起到稳定性作用，尤其在高频的时候很重要，这点要在实际中调试，电感很小，大多是在PCB上面直接走微带线。

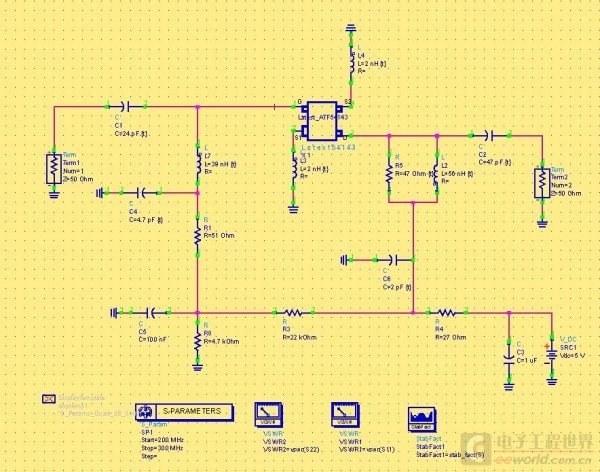

这个是原理图，频率200---300MHz，以下分析都是在这个频率范围内。
仿真图，看一看出，输入输出的驻波都在1.3左右.增益20db这个是理论的仿真，实际中可以稍稍的调节下。噪声系数在2db以下，实际中可能会稍有变化。
最后一张图是放大器的稳定性，稳定性要大于1，这个放大器才可以用，要不然容易自激。从仿真结果上看，稳定性是没问题的。
这个放大器在实际中很常见，成本很低，器件成本也就是3---4元钱，这个价格要想买个mmic很困难。有感兴趣的可以试试看，后面的电路有时间我会慢慢的上传分享。
