WIO LINK 评测二:WIO LINK特点及硬件分析

时间:10-02 整理:3721RD 点击:


WIO LINK特点,官网写的非常清楚:

。不用硬件编程,不用面包板,不用跳线,不用焊接。
。支持许多小模块。
。即插即用模块
。可视配置代替单片机编程
。自动通过云编译和OTA更新
。所有模埠能过RESTful API带来现实世界到虚拟平台的连接。
。安卓和爱疯IOS来管理WIO LINK
。IFTTT通过Seeed通道支持

也就是说,不用编程就可以答到控制模块的作用,至于,用户自己要编写高难的软件,那就访问IFTTT,上边有Seeed通道可用。

下面来分析下硬件:

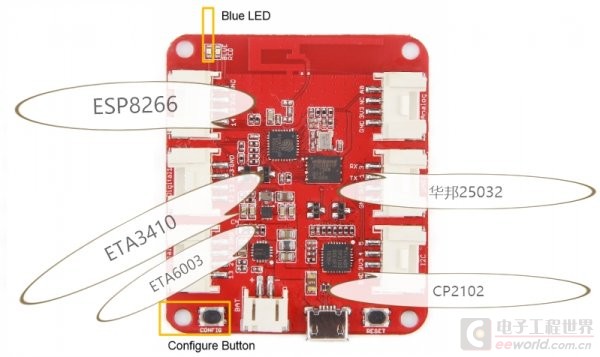

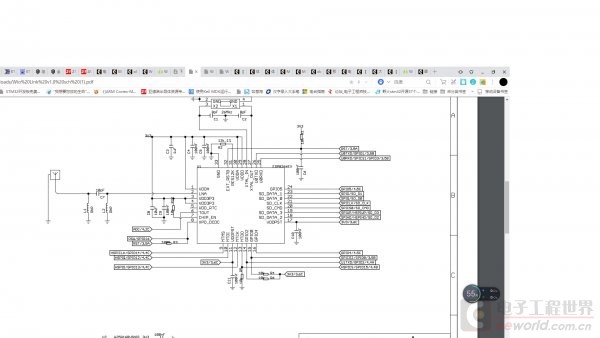

上图各个器件的位置应一目了然,下边的图是ESP2866的主芯片图:

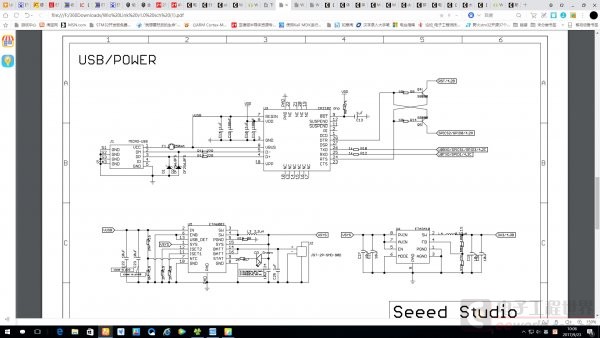

而第二张图:分别是USB转串CP202,2.5A充电芯片ETA6003,和3.3V稳压片ETA3410




下边的图是对应的接口:这块我有点意见哈:

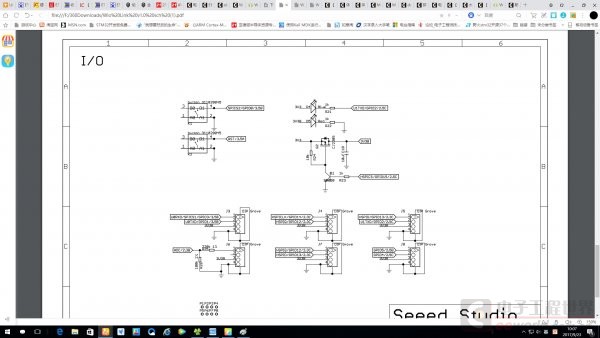

我PCB明明标着:Digital0,Digital1,Digital2
I2C,UART,Analog。但原理确写着J3,J4,J5,J6,J7,J8
这个对照一下管脚也无可厚非。但我觉得作为一个大公司
应在原理图和PCB统一下,要么PCB同原理图一样,要么原理
图同PCB一样。



汇总贴在此:
WIO LINK 评测—by ddllxxrr
http://bbs.eeworld.com.cn/forum. ... 5991&fromuid=536508
(出处: 电子工程世界-论坛)
