自用无线发射电路的电感的作用
时间：10-02
整理：3721RD
点击：

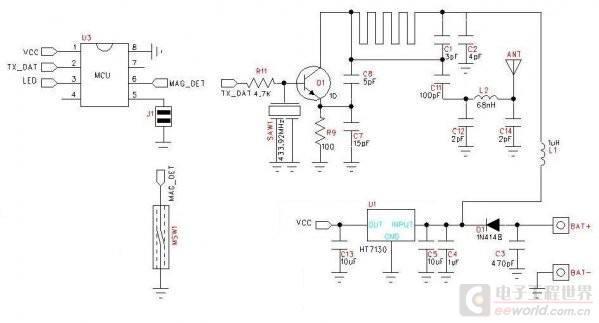

附图是一个无线发射电路，一直对里面的一个电感L1 的具体作用不是很清晰，拿出来供大家讨论，共同提升。售价: 1 枚芯币 [记录] [购买]
无线发射电路
无线发射电路
扼流圈, 提供直流电流, 阻隔高频电流
如楼上所言为高频扼流圈，跟两边的电容共同构成PI型低通滤波器，用以使发射电路的电源稳定、噪声低。不过楼主电路的这个滤波电路设计不佳，C2取值过低，最好用两个电容，0.1uF+100pF。
