做了一批UHF频段低噪放

最近做了一款UHF频段的低噪放，针对400----430MHz这一段。也是外面玩业余无线电的主要频段。加在接收机前端可以提高接收的灵敏度。我内置了一个滤波器，正好400---430MHz虽然不是太好，但是对远处的干扰还是有很大的帮助的。

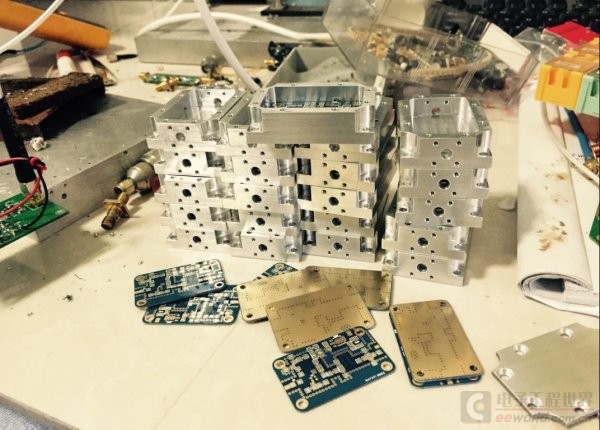

我也做了些小盒子装进去了。。、

频段400----430MHz
增益15db
输入输出驻波小于 1.5
带内波动0.1db（带宽比较窄）
噪声系数 1.6db左右（实际没有噪声系数分析仪，无法测试，仿真出来的，其它仿真出来的数据和实际测试完全一致，噪声系数在恶化也不会差多少）
输出最大功率 6dbm（此指标对小信号放大器无意义）
供电 12V
电流 0.007A
其他的就没啥指标了。。直接上图

频率不高，就用FR4的板材了，做了个镀金处理。表面损耗稍稍小一点

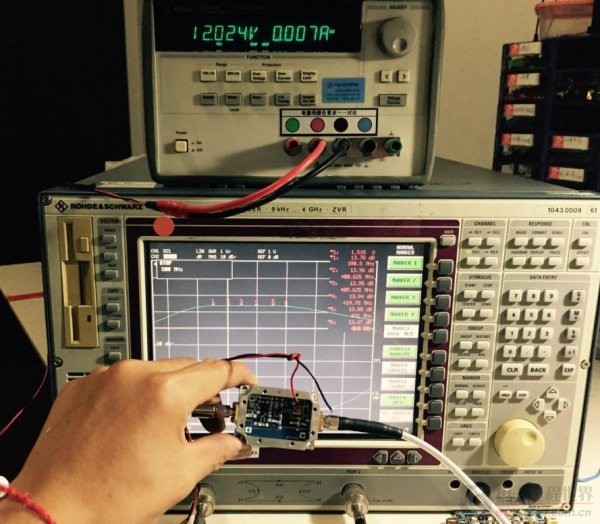

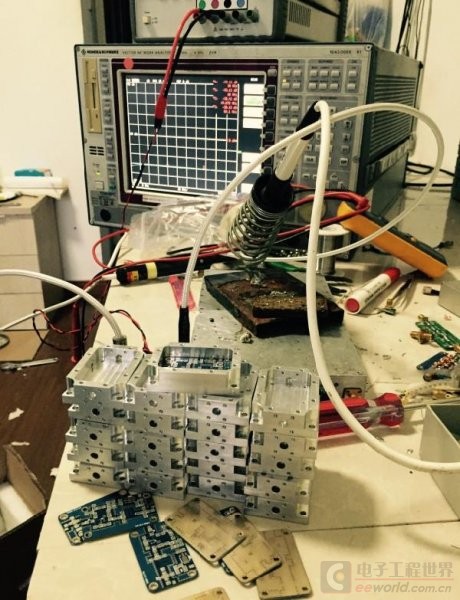

装了几个试试，测试结果

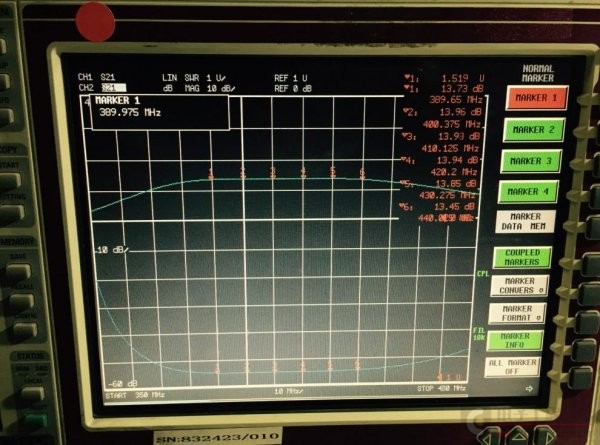

带内很平坦增益13.9db 因为后面有滤波器，忽悠损耗，

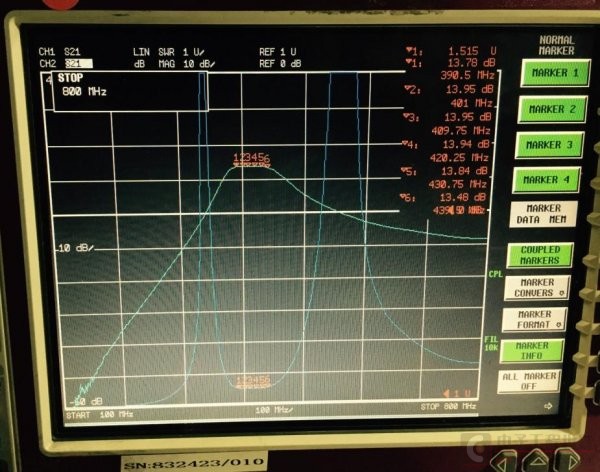

带外抑制，不是很陡峭，但是对远端还是有不错的抑制的，

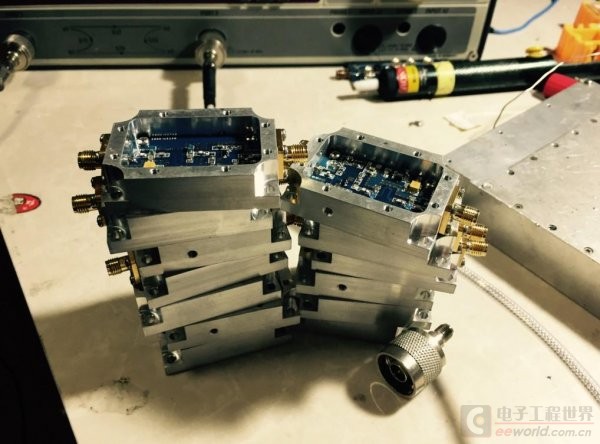

刚刚出来几个成品。。。。。晒一晒。。。。

盒子看起来很不错！！

楼主的设计，对于一些要求较高的应用是不错的，但对于廉价类应用显得成本过高且体积过大。可以考虑做个插入式的LNA，可以直接板上安装，简易屏蔽即可。

是的，您提的建议很不错，可以考虑，但是这个是人家要求这么做的。所以就得要按照人家的要求来嘛。哈哈

以为你做了准备卖的……

楼主牛逼

就是卖的呀，只不过是按照客户的需求来做的呀。要不然我做这么多干嘛呢，是吧。

学习一下

好厉害，不过好像东西看着不错哈

楼主什么时候带着大家一起玩吧。

不错，这种UHF频段低噪放什么价位呢？

互相学习，一起嗨。。。。

200块左右吧

个头的确不小，车台/基地台可以用，手台就不太搭配了

这个可以用在我的433M手持电台上吗，泉盛TG-UV2

不能，看你怎么用，这个是单向的，要是接上了，只能接收，不能发射了。

不错

QQ641227391

QQ641227391 有时间可以沟通

对宽带前置放大器来说，最大输出功率指标是必须考虑的，这个指标反应了这个放大器抗阻塞的能力。
在频带内存在很强的干扰信号时，如果前置放大器的出现了切顶，需要的信号就会丢失，这种情况叫做接收机被强信号阻塞了。
反之，如果前置放大器的线性范围足够大，全频带信号叠加的结果没有被切顶，那么需要的信号保持了完整性，只要后面的接收机有足够的选择性避免干扰信号的影响，就能保证接收正常。
