使用Jlink作为电源为Open1081开发板供电

时间:10-02 整理:3721RD 点击:


使用Jlink作为电源为Open1081开发板供电

微雪的Open1081开发板,具备了众多接口和外围设备,结合Core1081核心板,可以提供较全面完整的基于MX1081芯片平台的WIFI物联网设备开发。

然而在评估的时候,发现该开发板的一个缺点就是供电方式不是很好,体现在Jlink调试器不能直接对开发板供电,而必须加一个DC5V电源或者使用USB接口。而且USB接口也只能是Target-USB接口供电,而板载的PL2303的USB口只提供电源给PL2303。

Jlink自带5电源输出,位于JTAG的PIN19,因此为了方便开发,我对开发板飞了一根线,使得JLINK的PIN19输出的5V电源可以对整个开发板供电。


原设计的开发板供电方式


飞线连接J-Link的JTAG-PIN19和POW_5V

这样就可以直接使用J-Link作为5V电源对开发板供电。该电源可以提供高达300mA的电流,对于开发板不带大负载而言完全足够了。

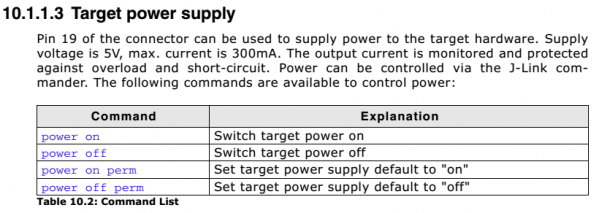

当然J-Link出厂默认是Pin19不输出5V的,必须在J-Link Commander里面输入 Power on/off来开通、关闭Pin19的5V输出。或者Power on/off perm来设置永久开、关5V输出。


最终连接效果如下:


Jlink给目标板供电,还是谨慎点吧

确实 赞同楼上

应该还好。Jlink给出了这么一个功能,就应该没什么问题。只要目标板不短路就行。而且Jlink V9还能用这个来测功耗。

楼主,请问一下那个j_link的控制台输入了power on perm 还是不行是怎么回事呢?
该跳冒的话是好使的。

BLE烧录用过

这个好高科技
