LC窄带滤波器（LC谐振放大器）

大家一看到这个标题想必就不陌生了吧。正是2011年全国大学生电子竞赛的D题，当初本人就是选得这个题目。哪年我记得貌似是唯一的一个队是专科生选择的本科题目（江苏省），全国就不晓得还有没有。那个题目做的还不错，弄了个全国一等奖。但是说心里话那个滤波器做的一点都不好，既然我门做不好，大家都做不好，最后我们还是以优异的指标赢得了江苏省第二名的成绩。

下面就把我这题目没做好的地方在做下，
指标我就不说了，那个赛题上没有。

下面就开始从新仿真，调试。

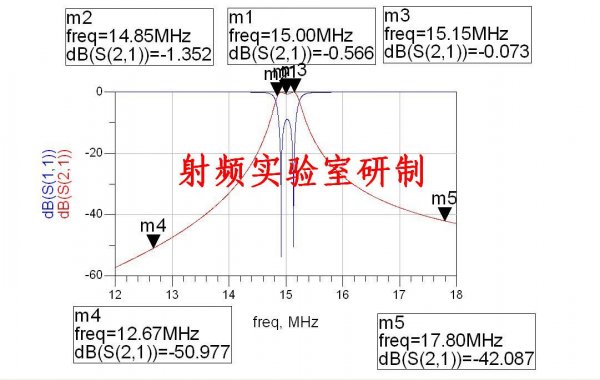

采用ADS软件仿真如下图所示

中心频率15MHz

带宽300KHz

仿真的时候差损是0.几。几乎没有，但是实际中不可能没有差损的，而且窄带的差损会大些

下面就是实际调试测试的结果了。

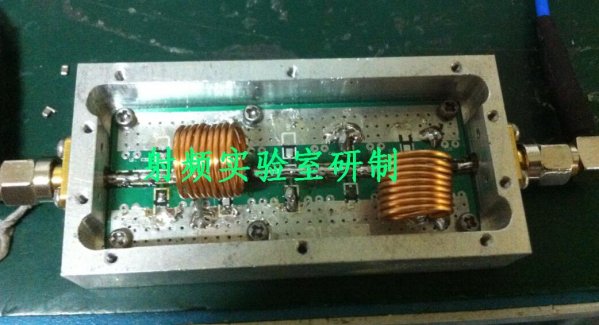

先看看我的实物，比较丑陋。。。。

然后就是测试的结果了。

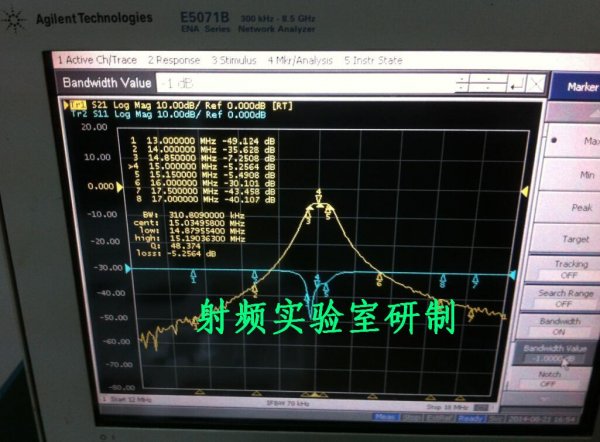

先测试-1db带宽。如下图

测试结果-1db带宽和仿真的几乎完全一致。只是差损为-5DB左右。这个是正常的，不可避免的。毕竟是LC的滤波器嘛。。



在下面就是测试3db带宽了，

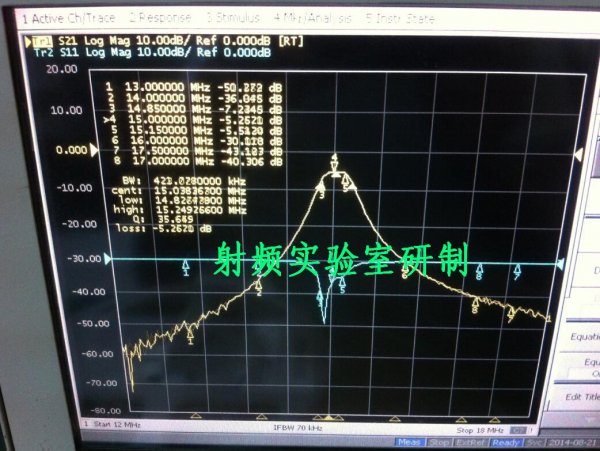

测试结果，-3db带宽为400KHz左右，几乎能满足指标要求了，我相信要是在比赛中能做到这样，拿奖绝对没问题的。。。。

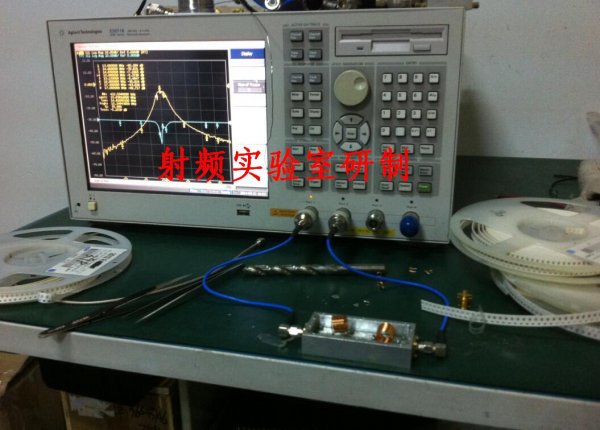

最后是测试全景图

桌面比较乱。。。。。。。。。完工。。。
