altium designer 焊盘十字过孔直连、走线与铺铜间距设置

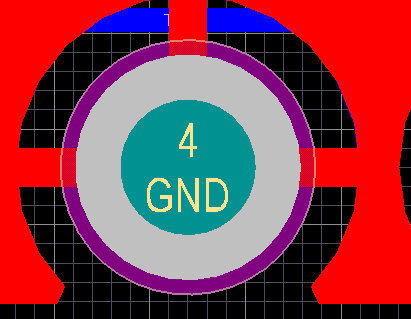

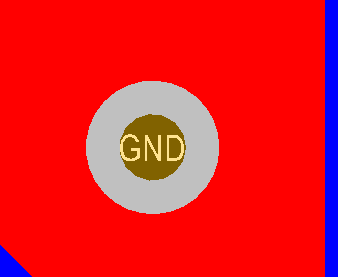

第一个是设置过孔为直连接，焊盘为十字连接

在Polygon Connect Style下建两个规则

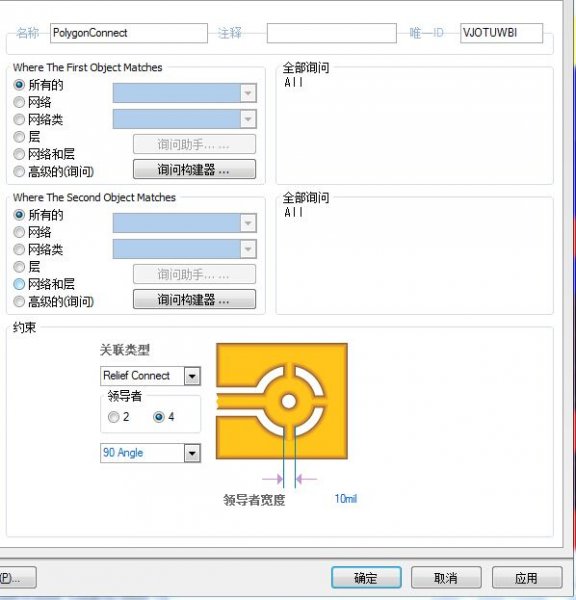

将所有的设置为十字连接

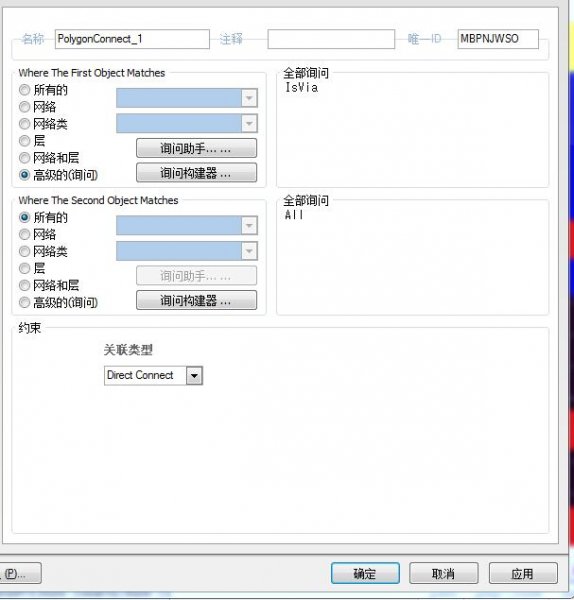

另一个在高级查询里输入“IsVia"，连接方式设置为直连

第二个是设置普通走线间距和铺铜使用不同间距

例如走线为6mil，铺铜为15mil，通常需要先设置全局走线为15mil铺铜，然后再改回来。比较麻烦。
按照 下边的方法设置后就不再需要反复修改走线间隔了。
Clearance下建两个规则

先在

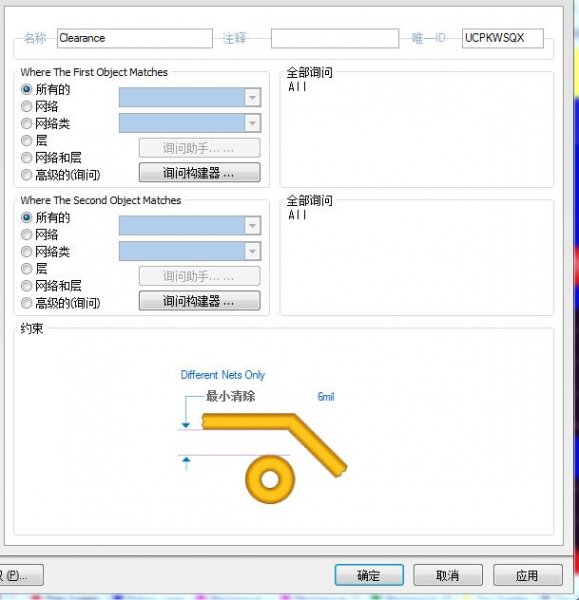

一个为标准走线间隔

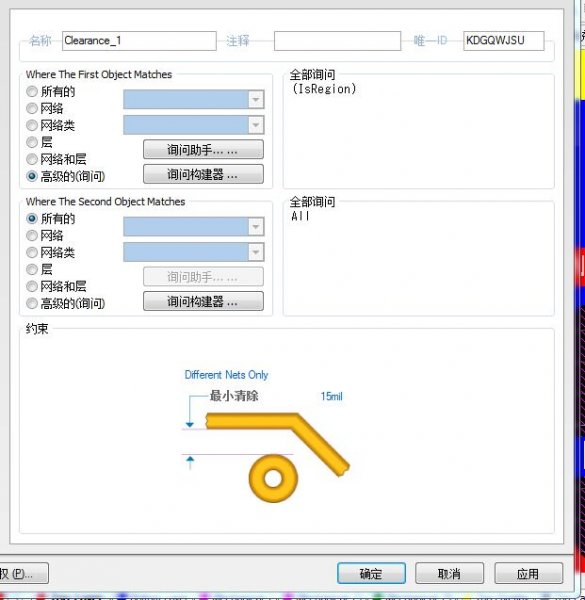

另一个在高级查询里输入“Isregion"，然后输入铺铜的间隔，保存后重新铺铜就可以了。

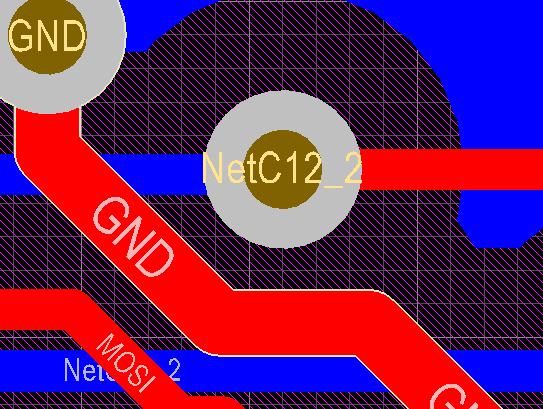

为什么同一个网络的练不到一块找到解决办法没有。比如GND管脚，拉出来一段线再敷铜的时候敷铜就把这段线让开了。，不知道你遇到过没有

我的正常，没有遇到你说的问题呀

赞，太有用了！！

尤其是第二个覆铜间距的设置，一直苦于没有好的方法，这下完美了

铺铜设置问题，如图：

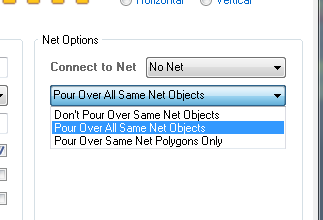

铺铜类型选择all same就好啦

我记得试过这儿，记不清了，我再试试

这个技巧太棒了，不然画图的时候要烦死

之前画PCB过孔和焊盘都选择直连的，这个设置技巧真的不错啊！

应该谢谢楼主的经验奉献，，

很详细啊

谢谢分享，这个问题已经困扰我多时了

第二个是设置普通走线间距和铺铜使用不同间距“”
这个方法，AD总是崩溃，试了3次都是一样，进行DRC的瞬间就崩溃。求解……
