altium designer布局时元件叠放的问题！

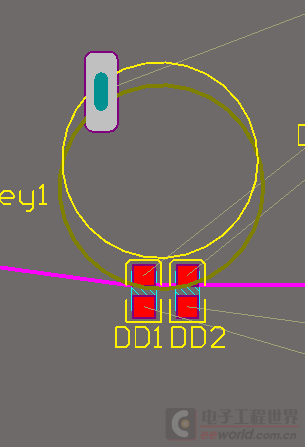

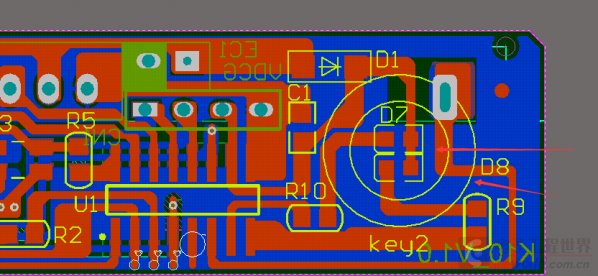

大家好！更新了一个altium designer16的软件，发现了一个问题，如图了，两个元件怎么才能叠放在一起呢。现在的软件两个元件一靠近，就会推挤（DD1DD2放不进圆里了。本来以前画的是可以放进去的。）。不知道哪里设置了。晕了。大家帮忙看下，谢谢。

规则的问题吧。

请参考
PCB下元器件重叠放置
http://bbs.eeworld.com.cn/thread-370259-1-1.html

这个不行啊。他还是会推挤

不是啊。系统设置的问题吧。

系统设置的话进preference里面看看。如果看不来英文，先换成中文的看看，这样比较好定位这个功能位置在哪里。再具体我也帮不了你了，因为我没有AD16

看连接7楼
http://bbs.eeworld.com.cn/forum. ... 32045&fromuid=79689

我是新手，也用的AD16，刚试了一下，没有出现这个问题，我看了一遍PCB相关的设置，没有找到相关的设置，无法解答了

已经搞定了，AD16 有一个智能元器件布局工能。要按住R才能拉到里面的。或者是在做封装的时候更改。

学习了，这个选项只有在做器件封装的时候才会有吗，还是在系统设置的哪个地方？不然一个个器件去设置不是很麻烦吗

其实把他们做个封装是最省事的
特殊情况特殊对待，
封装在一起其实很简单

您的意思是把需要叠放的器件合起来做一个封装吗？

视具体情况而定，板子空间有限封装一起定位方便

ad16都用上了，我还在用AD9

也是，谢谢

你按住R就可以放进去了。没事的。很简单 。

按住R就可以了！感谢楼主！我都折腾了一小时了……

我都搞了两天了。

按一下R然后规则就变了 然后可以再按一下规则又变了 自己可以尝试尝试

什么情况下需要元件堆叠在一起？
