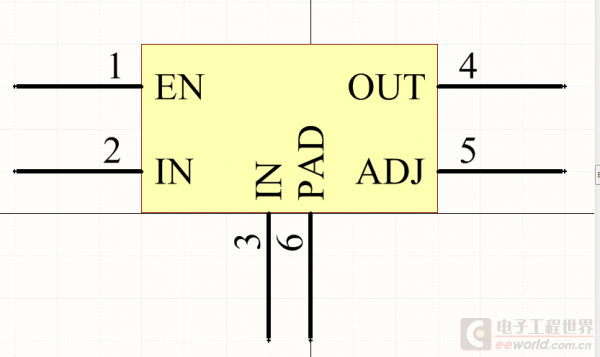

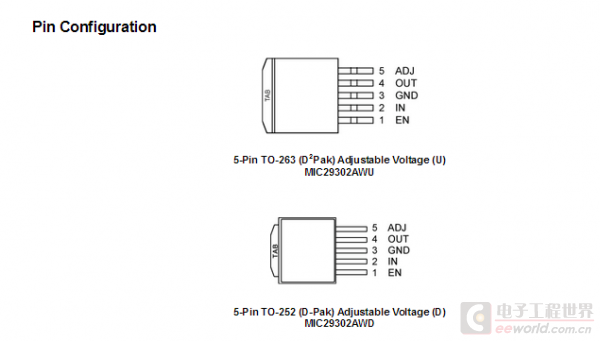

我原理图里面是6个引脚的，但是datasheet里面是5个引脚的，这个怎么画啊

只是标了5个，人家有6个你看不到吗，而且你要是好好看datasheet的话，应该会了解到散热引脚应该连接到哪儿。

datasheet确实要好好看看

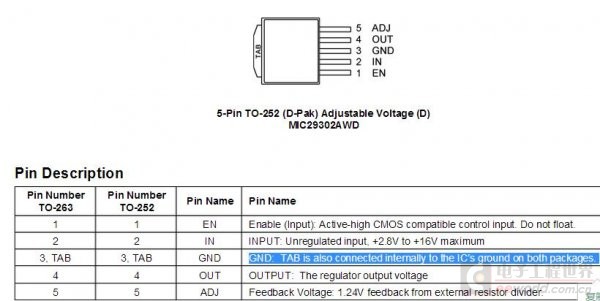

截图

PAD引脚就是散热引脚吗？

英文水平比较低，然后又是初学者，不怎么会看datasheet。。谢谢您的指导

怎么能从你的原理图去质疑datasheet呢，看来原理图不是你自己的

2楼3楼兄弟说的对，你要认真的看看datasheet和加强电子智识。

PAD，这个符号，很常用，你见的芯片多了，就会发现，很多时候是散热焊盘

懂了，我刚接触这个，所以知道的比较少。谢谢您了

我没有质疑啊。原理是别人发给我的啊。然后我自己画封装，画PCB。

的确，刚刚自学这个。所以还得多多学习。当然也谢谢其他人的指导
