AD15中原理图无法导入到pcb的问题

时间:10-02 整理:3721RD 点击:


本人刚学会AD15 自己想画个最小系统出来 自己也画了集成库 原理图编译后没有问题 但是在导入PCB文件的时候出了问题,弹出的窗口显示比较原理图库与PCB 库文件有5处不同不能够自动解决 是否要查看 如果点击yes后进入了一个界面 所有原件都加入PCB后才能,这是怎么回事,望指点!!

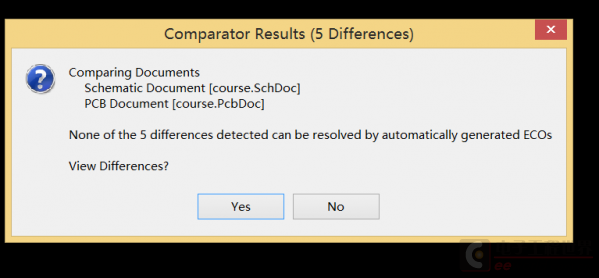

弹出的窗口

这只是看出你有5个错误,,,能看出什么问题
十有八九是封装库与元件库么有衔接
集成库中有5个元件不能出现问题,,,

顺便说一下,集成库至少是元件库和封装库一一对应,,,可以不要3D封装
