关于PCB中的《电气布线》

时间:10-02 整理:3721RD 点击:

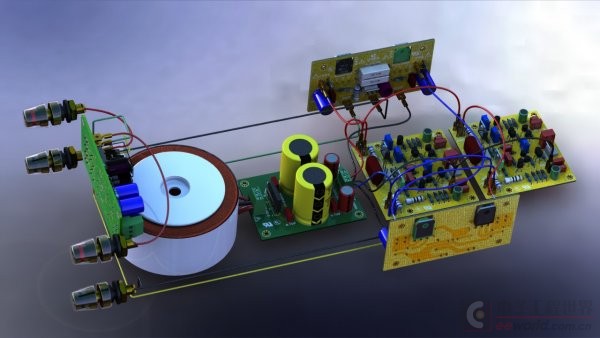

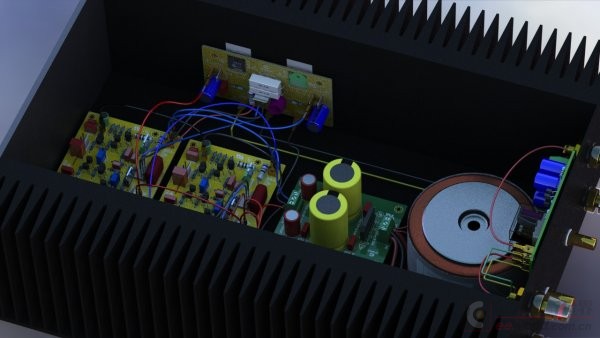

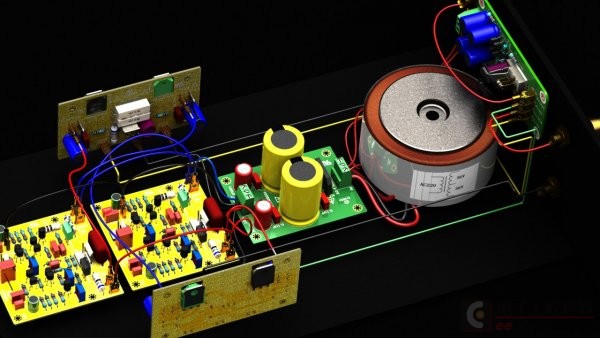

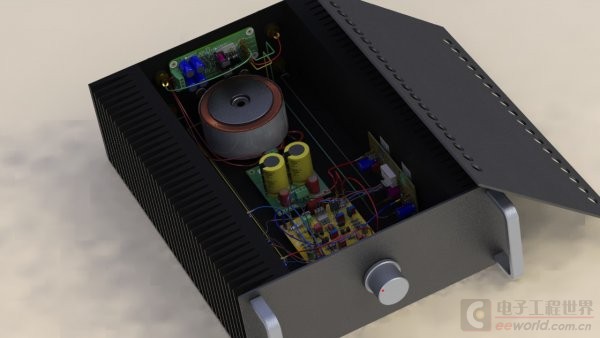

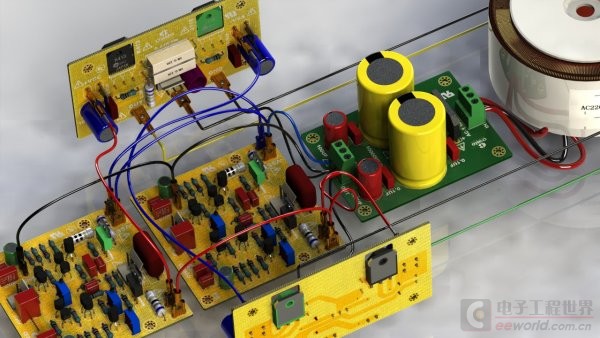

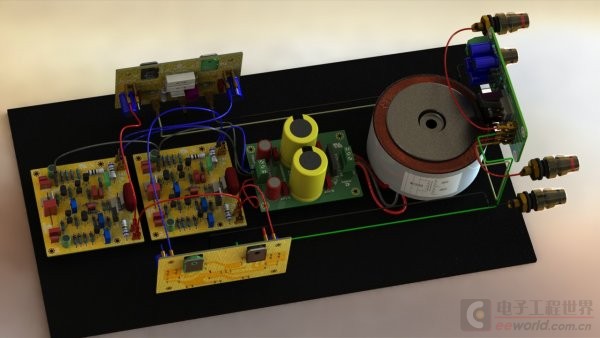

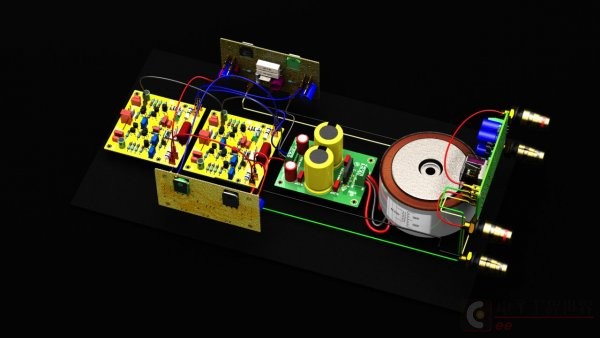

这是电气布线。不是pcb布线喔。。。。。。。有谁懂弄这个?交流下,我这布的有点乱哈
=========================================================



=========================================================



=========================================================



=========================================================



=========================================================



=========================================================



=========================================================



=========================================================





不知道楼主想表达什么

大板,就是说有人做电气布线嘛

可能是这套控制装置的功能用在强电电气上,但这种电路板用protel99se,altium designer,PADS都能设计出来

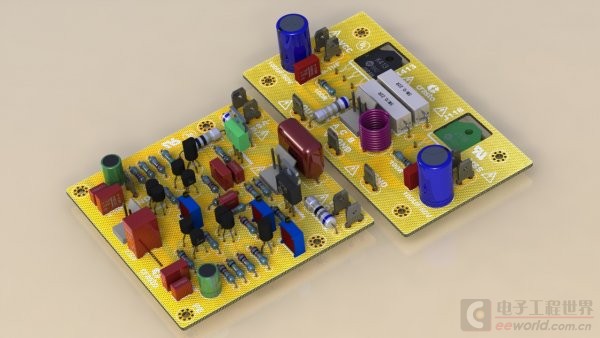

好奇问一下,这种3D图用那种软件做的,感觉AD做的没有这么逼真

AD有3D PC的功能,eagle也不错,小巧方便,效果更胜一筹……

那当然了。DXP做出来肯定没那么好,但日常用足够了!。但我本是外观控,所以学了一下另类方法。。。。

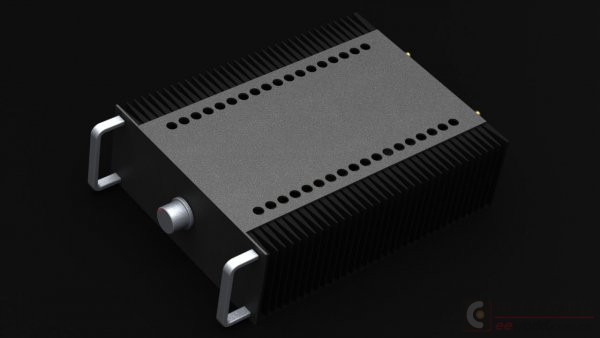

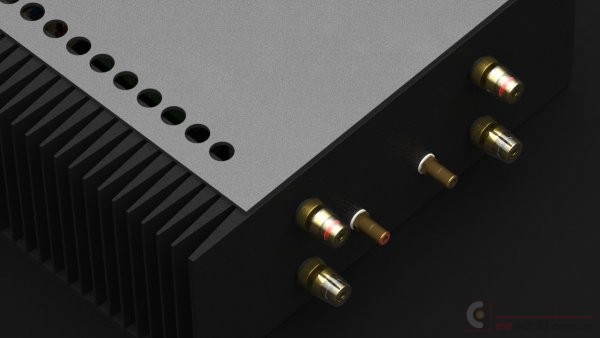

其实这是用SolidWorks做的,有这方面懂得也可以交流一下

嗯,其实eagle出的是2D-3D图
