使用BOM报告自定义自动筛选

在pcb设计中，我们会涉及到BOM表整理，对于一块板子需要用到什么元件，什么封装，元件的型号，属性，甚至生产厂家，这些信息都会被整理到一个BOM表里面。BOM表的整理如果手工进行那将不仅乏味而且耗时，幸运的是一般的PCB绘制软件都集成了自动生成BOM的功能。
今天我们就来讲讲在altium designer软件里怎么灵活的应用BOM报告来进行我们所需的元件信息整理。
首先来介绍下AD里面生成bom的功能在哪里，看图1所示：

图1

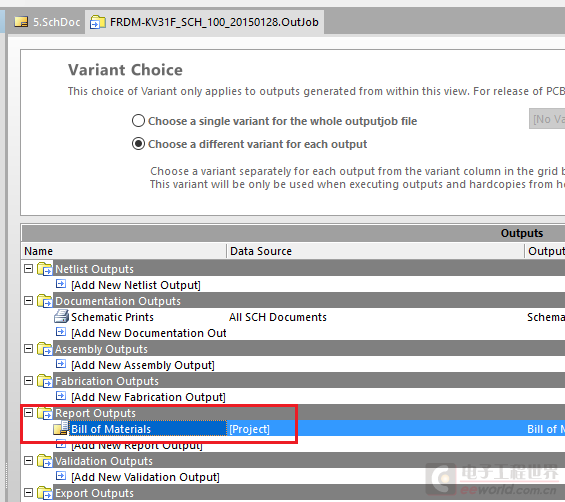

或者可以在图2所示的位置找到bom的位置：

图2
其中从图2位置寻找bom的需要点击鼠标右键选择configure，这时候会弹出一个叫bill of matiries for project的对话框

图3

如图3所示，右上方红框内就是我们生成的bom的所有信息了。

但是，目前这个bom存在的信息，并不一定就是我们想要的bom信息整理。那么，该怎么整呢？接下来的处理，就能让我们看到为什么我前面会说这是个灵活的bom了。

请看图3，我们可以观察到在图中红框内的第一行，是一些属性分类，我们可以在这个上面做文章。我们可以自主选择属性参数，在图中对话框的左侧，有许多columns列标签（也就是属性参数）可以选择，我们选择出我们所需要的列标签进行勾选。

除此之外，如果有一些信息是我们不想要的，比如测试点（在软件中也被判定为一类元件），而在一个用于采购使用的bom表里面我们根本不需要测试点的存在。这个时候我们可以选择一个除了测试点，其他元件都具备的参数，这样就可以把这些不想要的测试点滤掉了。下面举个例子操作一下：
我要滤掉所有的测试点，这些测试点不具备comment这个其他元件都具备的参数

图4

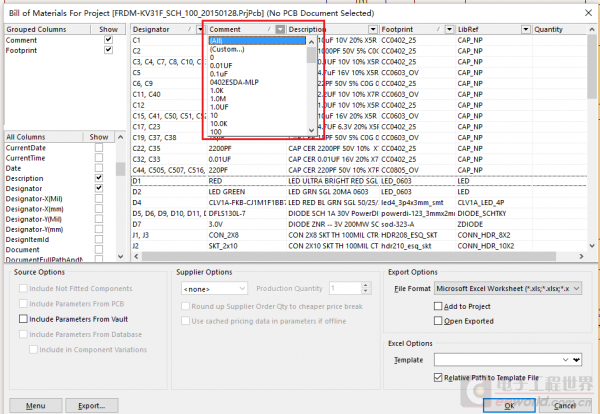

如图4所示，我点击comment参数右边的向下小箭头，出现了红框中的多选框，选择custom选项，这时候会弹出如图5所示对话框：

图5

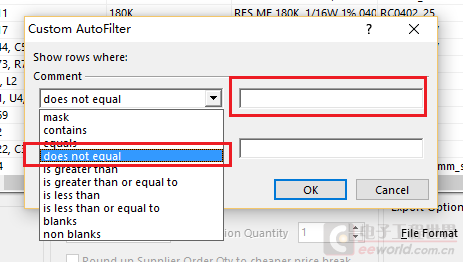

这里我们选择does not equal 意思是不等于，右边红框直接不填，因为我们的测试点没有这个参数。然后点击ok。这样，我们就设置好了这一行参数必须有，也就是我们的测试点就不再出现在bom信息里了。

同样的，如果你有其他的特殊需求，也一样可以举一反三灵活的应用AD的这个bom报告功能进行自定义了。

此外，关于怎么进行bom表导出之类的，我就不介绍了。相信大家操作了这么多，看下对话框下面的export就知道了。
