为什么波形是这样的呢？

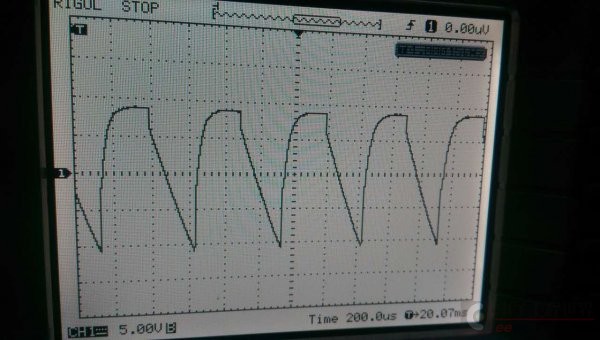

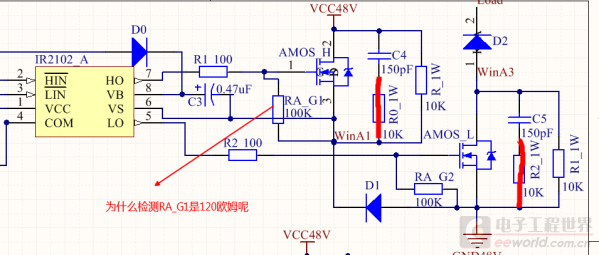

首先谢谢各位老师帮忙看我的帖子；小弟前段时间把画好的功率变换器的板子打出来了，都焊好了器件；做测试的时候，有一路IR2102的高端输出波形是这样的，mos管怎么也打不开，没有电流通过，如图1；其他两路是没有问题的，测了波形正常，也有电流通过MOS管，这三路电路都是一样的，局部图都是如图2所示；所以请教各位老师帮忙分析一下，谢谢，同时还有另外一个问题就是：高端输出这里RA_G1这个位置，我明明焊接的是100K的电阻，为什么测量的时候变成了120欧姆左右呢？低端输出的RA_G2测量就相对接近100K,大概90K左右，请问这是为什么？

在电路中测量，由于元件之间的相互影响而使数值发生变化，可把元件焊下来进行测量

检查一下图中R1是否正确。

1.为什么检测的电阻是120欧，这个如果电路上100K的，，确实有问题，或者需要把电阻拆下来测量
2.四路都是相同的电路，波形不一样，最好的方法就是对比测量，局部电路就是这样检测。根据楼主的叙述，好像是新板子，出现的问题还有就是装配焊接的问题，要仔细检查

第一，三路IR2102高端输出对应的RA_G1的100K电阻，昨天测量都是120欧姆，近测量又恢复到了80-90K左右吧；请问这是为什么？难道通电用一段时间，关电休息一段时间还有这么大影响？还有就是有一路的电阻只恢复到3K左右，现在这一路的电压波形就是如图1所示，是不是电阻烧了，大家可以帮忙分析一下？我现在准备把电阻换了测试一下，有新情况再和大家汇报。

有这个可能，谢谢

测量了，R1正常，100欧姆

测量时的电阻值不变，有些在电路板上的电阻，发现测试与标称不一致时,要精确就只能拆下来测或者断开一端测量。
特别是电源电路中有储能元件，测试不准确。
万用表测试电阻的原理，是基于通过欧姆定律来测的，是给一个电压，然后看通过的电流，如电阻两端就带有电压了，测出来的电阻当然不准了

目前有一路IR2102的高端输出这里的RA_G1电阻测量是3K欧姆（就是这路一直打不开MOS管，一直没有电流通过），其他两路都是90K左右；我以为是电阻坏了，但是把电阻拆下来测量，阻值确实是100K，也就是说电阻没坏，应该是电路中其他部分导致这里有问题，请问老师，哪里的损坏会是的这个电阻变得这么小呢？有极性的这个0.47uf钽电容或者快速恢复二极管D0有没有影响？

电阻使用时间长了一般阻值会变大
除非电阻外保护层破坏有可能变小。
如同位置的器件测量发现阻值变化，继续排查，可能找到故障所在，至于哪个器件引起不判断需要测量，如器件本身有木问题。

后来发现是前面IR2102坏了，因为我换过一个IR2102（没想到换过的这个芯片也是坏的），现在换了好的IR2102，目前测量正常了，现在准备上电测试一下；谢谢
