PCB中出现的问题，请教一下

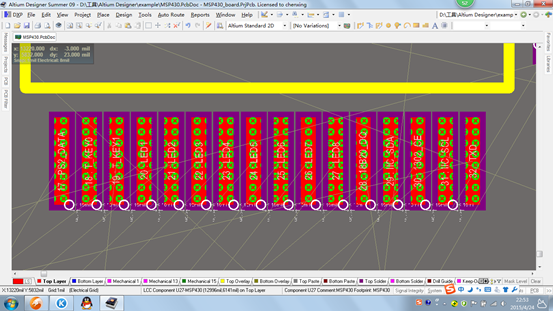

图中画圈的地方写着大于10mil,什么意思怎么更改？

修改一下规则就可以了
但不 要小于6mil

距离太近了，违反了大于10mil的规则，确定你的封装是否画对了？一般的芯片管脚艰巨不会这么近

规则设置的问题

这个上面显示的是topsolder层的距离要大于10mil，而且那个画白色圈的是什么意思？

那个画的是MSP430的封装，是按照手册画的，但是那个白色全的标注的要大于10mil什么意思？

那个上面标注的是紫色地方的距离要大于10mil,我这个是根据手册画的，那个焊盘间的距离是对着的，但是加上紫色topsolder以后就会出现那个错误，还有那个白色的圈是画在红色焊盘的地方的，还是出现要大于10mil,这个规则应该是在哪更改？谢谢了

msp430F5438芯片80管脚间距都是50mil啊，你是不是单位看错了啊（有的是以mm为单位，有的是以mil）？做好封装之后要测一下是否和数据手册一样

上面显示是millimeters

瞅着你这个是阻焊层间距太近吧 不是焊盘间距

top sloder layer扩展了，扩展之后间距小于10mil，创建封装的时候，把扩展去掉

感觉距离是有点近的，不知您是规则设置不对还是封装画错了。楼主，我想问下中间绿色的圆是啥？

那个绿色的圈就是出现错误的提示标志。

原来如此，没用过AD，呵呵。这些错误这么整齐，还以为是你的焊盘什么呢。

改一下布线规则。。我以前也有过这个问题

焊盘的距离太近了，这个在规则设置中，应该是第一个规则就可以更改的。你先看看实际的是多少，不建议设置的太小。设置好后，可以在3d模式下，再看看。
