RS485使能端接法

没有单独引入一个I/O控制吗？

用RXD控制RXD的使能，好比揪着自己的头发想飞天，不可能合理。

我想节省一个引脚，代码也方便点

那是TXD吗？如果是TXD的话，当TXD为高电平的话，三极管导通，则集电极为低电平，那么使能端也就是低电平，那不就是正好是RX使能吗？解释起来矛盾啊。。。。。。

TXD空闲时为高，此时让RXD使能，所以是对的。

倒是右边3个电阻的取值和接法都是不正确的，如果仔细琢磨的话，虽然一般也能用。

还以为TXD工作时为高，现在想通了，谢谢你。

愿闻其详！

RS422/485规程规定，两线间的压差须≧200mV，若不足200mV则视为不定状态。
三个电阻的作用应该是避免通信线开路或短路时的不定状态，如按现在的接法和取值：
1. 开路时，由VCC产生的线间压差显然不足200mV，不管VCC用的5V还是3.3V。
2. 短路时，线间压差为0，无法避免不定状态。

见附图电路，可算出无论开路或短路，都能保证线间压差≧200mV。

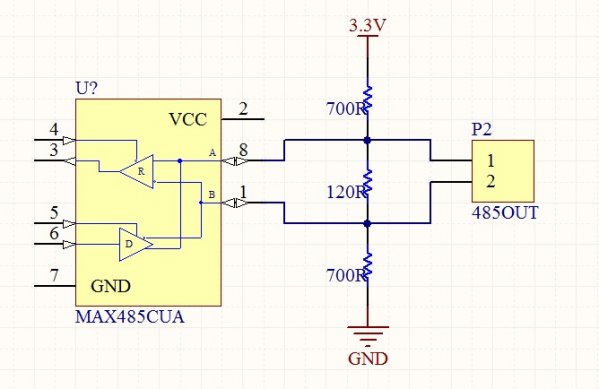

计算了一下你的电路图，确实线压差是>=200mv，考虑很周到。那我的那副电路图的话，就增加中间那个120的电阻值，让它线压差也大于200mv可以吗？

工作状态的控制端接普通IO 口就可以,两个电平对应两个状态..输出端接一个电阻就行,不用VCC,GND的分压.

中间的120Ω可视具体情况而定。
按说485要求接100～120Ω终端电阻，但近距离时也可不接，此时可考虑增大终端阻值。
不过靠3个电阻的并无法解决短路时的压差问题，所以有了5电阻的接法。

顺便提一句，现在有不少驱动芯片内置了解决开路/短路时压差问题的电路，还有一些芯片只需1/8的200mV压差即可，具体可参照所用的芯片手册。

那就用你的方法，保险一点

大哥，之前参考了您的电路做了板子，但是整个通信有点问题，但是不一定是这个485的5电阻法有问题，我在查找原因的时候，把电路和程序给老师查看，老师说这个5电阻可能存在问题，但是我自己做实验发现可以“偶尔”正常通信的。
现在问题是，大家都把我的问题故障纠结于这个5电阻法，而忽略的其他问题，我也自己想了一下，我做这个三电阻不是也可以解决AB间压差200mv的吗？为什么要多加2个电阻呢？

3电阻只能提供开路时压差，但短路时呢？

若通常的通信有问题确实不太可能源自电阻，因为电阻只是保证了规程规定的开/短路时的压差。

485支持总线型连接，依靠使能端。232只能够一对一连接，不需要使能端。TD-1204是一款RS-485集线器（又称RS-485总线分割集中器，RS-485HUB）。是深圳市天地华杰科技有限公司为了解决复杂电磁场环境下RS-485总线大系统中星型布线而专业设计。该RS485集线器采用双向透明传输，RS485集线器它能够把一路RS-485或一路RS-232总线分割为4路RS-485总线，或者把四路RS-485信号汇集到一路RS-485或一路RS-232总线上来。并且每个端口都独立具有光隔、短路、开路保护功能。在系统发生故障的时候，内置的控制器能够及时的切断有故障的端口。使RS485集线器保证每一端口都起到独立工作，达到互不干扰的效果。每个端口可同时连接32个接点，可延长1200米RS-485信号。是改变RS-485总线布线中单一结构的最好选择。

直接用IO控制就行吧。
