Altium desinger层次性原理图设计时总线怎么连接

第一次用Altium desinger 画比较复杂的板子，原理图是用层次性设计的那种，现在弄的是不同的原理图模块直接的总线连不上，用过的指点一下，百度了半天没有找到有用的资料

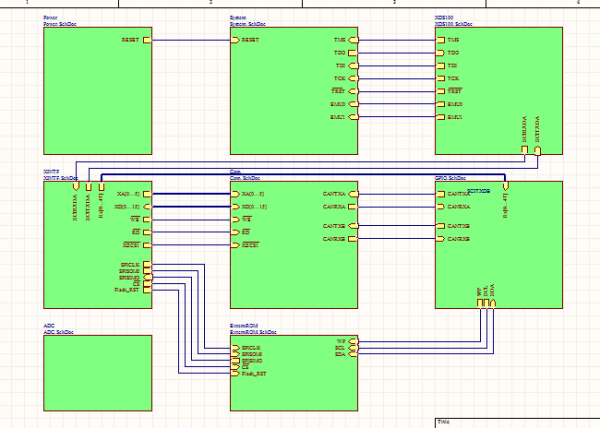

就是这种画法的，现在两个模块直接的单个连线在画板子的时候能正确连接，总线连不上

谢谢

是不是总线的名称没写对啊

你的连不上是什么意思啊。是布线的时候没有连吗

是的，布线的时候没有网络连续

我也怀疑是这个原因，不过检查了一下也没有发现问题啊，比如XD[0...15],我是把这个复制之后直接粘贴到其他网络名称上的，应该是一致的。我很少这样用，在protel99se里面用过一回，没有发现问题。想在Altium desinger里面试试一致弄不成，现在我又做成一个大图了，层次性的设计慢慢再琢磨吧。

希望有过应用经验的出来说一下这样做的是应该注意哪些。

XD[0...15] 你好好查查 总线是不是这么写的

XD[0..15] ，是不是应该是两个点啊。

弄了两个点也没搞定，暂时放弃了，改天弄个简单的图试试吧，谢谢楼上几位

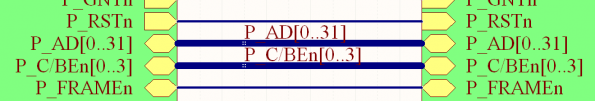

是这样吧？检查总线的书写方式，实在不行就用网络标号吧

这样也试过，也不行。那块板子已经画完了，下次画的时候再试试
