DXP 原理图中出现的一些问题

在protel dxp打开99se原理图时——> 十字相交导线在不需要节点的地方它自动添加上了节点，且有些地方器件脚直接紧挨相连（没在原理图中用导线连下）检查时是断开的，为避免上述情况发生，可否在DXP某处对软件设置解决？知道的可在此发表解决之道，Thanks

虚接

结点

是打开原理图自动加的节点，还是画原理图的时候呢

请举例说明

初始99se画的原理图，其上十字交叉导线没有结点，但DXP打开后会显示此处有节点，我用DXP该动原理图其他地方（如一个电阻阻值）再保存。DXP保存后的原理图在99se上打开看该十字交叉处加上了结点。还有上述虚接的情况。有何方法可否在DXP软件上解决呢...？xiexie

DXP打开99文件，要先导入再打开，，，
另，用99画的原理图，完成后,在tools中，要erc检查的，如果检查无误，用dxp打开后，再检测是否有问题，一般没有问题的。人家是一个家族系列，，，，，

原理图相交线节点有两种，一直是自动生成的一种是手工加上的，无论那种节点，保存后都不会在dxp中丢失。。
另，图的问题，最好截图举图例说明，到底是什么问题

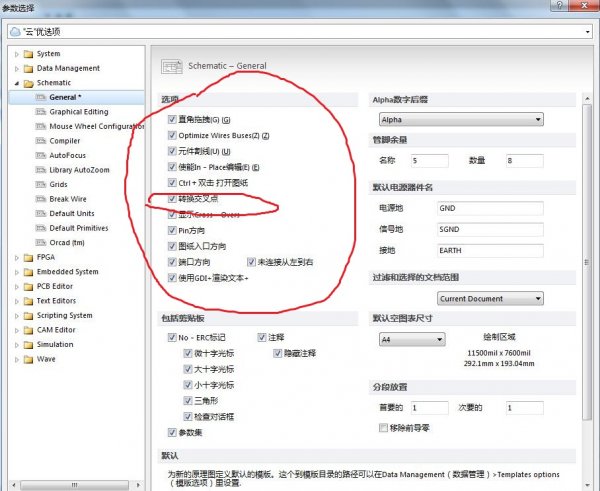

有个设置，可以取消交叉线自动安放交叉点

楼主补在首帖的图，
第一种情况是元件库的问题，是否虚节要dxp编译一下是否 告警，如果告警更换这个库，比较容易发现
第二种情况，把AUTO JUNCTION 这项不要选中,
另外dxp最好是sp2

还有dxp2004版本比较老了
建议升级到ad9以上

能否在此告诉具体的设置步骤？谢谢

我在DXP中还没找到你上述截图，能告诉点击按钮顺序吗？谢

99se画的原理图ERC检查OK，DXP打开后检查Q1-3浮空，网络报表显示十字交叉导线引脚连接。可否在DXP中设置使其与99se兼容......,xiela 截图最上面就有

DXP的Project下compile...编译显示Q1-3浮空，该处是两器件引脚直接相连没有经过导线，在DXP中我用到西安将它们相连检查就没有 断开的问题了。
你所说的“第二种情况...",AUTO JUNCTION 在哪里？能否给出在DXP中具体点击步骤

升级AD9是否需要重装软件，还是用upgrade安装包升级。。。有这方面资源可以推荐给我呀

谢谢您一直以来的解答与指导，Thanks!

tools中

最新版AltiumDesignerSummer9下载+破解

http://blog.sina.com.cn/s/blog_4f8cdc9e0100imb7.html

Altlium_designer_13下载地址及安装破解教程

http://dl.vmall.com/c0fhpktwab

Altium Designer 14破解版下载
http://www.pcbdown.com/html/protel/20140304/6413.html

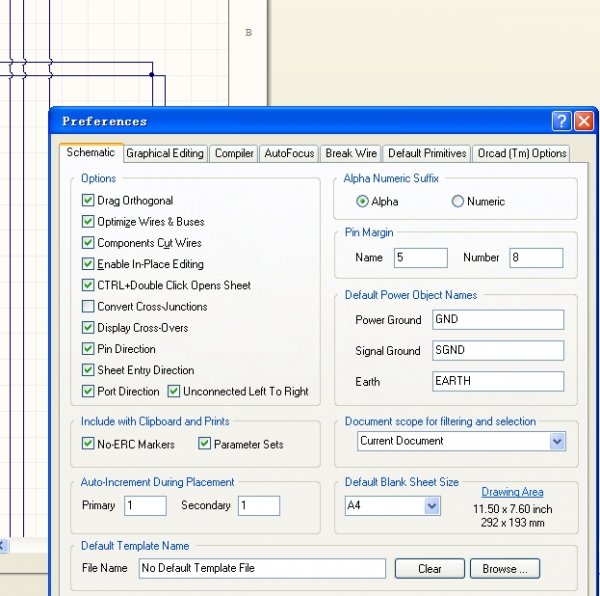

按所说的做，界面有点不一样，但操作后那个节点不能通过此设置解决，如下截图

1212

升级软件版本再试
本来问题就是转化造成的，升级高版本试试

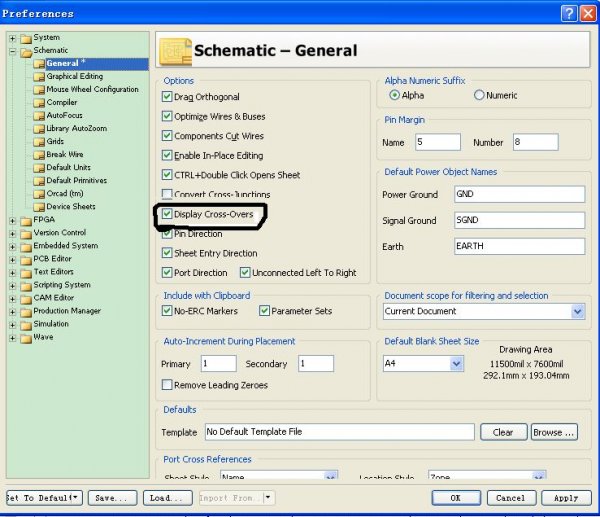

你用的dxp，我用的altium。dxp是它的前身，应该在tool--preference
