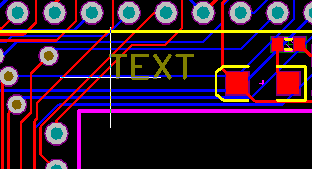

底层丝印层这样的字打出来是正常的还是翻转的？

底层丝印层这样的字打出来是正常的,现在在底层丝印层,还是翻转的？没打过背面放丝印的板.求助

这样打出来是反的。

我一般都是分顶层和底层分别打印，顶层布线和丝印加上机械层或者禁止布线层，底层布线和底层丝印加机械层或禁止布线层，打印底层的时候在选项里选上mirror，打出来的字就是正的了

底层放字要镜像设置

好,谢谢,改一改就可以去打了.

如果用AD软件，可以按快捷键 3 三维显示后，在 V B翻转一下，看看字放对没有，一目了然啊，这个俺一般不告诉别人，，，

反地

OMG,我从来没用过3D,显卡太卡

这个显示3维的功能只要能画PCB就可以显示，没有用3维模型，就是平面的显示，，这样可以显示你放的底层字是否正确，一目了然，试一下你会有惊喜，，，，

举个例子

反的

反的啊

反什么？

他这样的丝印放在底层，做出来的板子字不就是镜像的吗，那不是反了吗

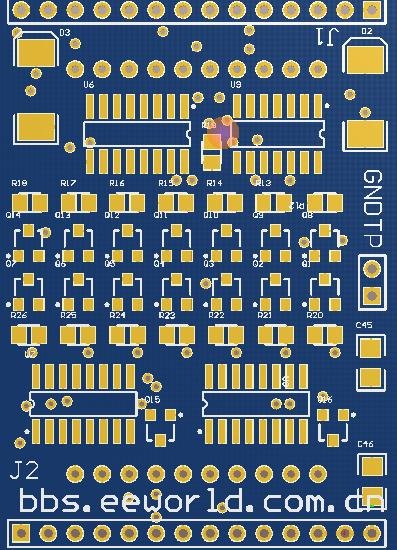

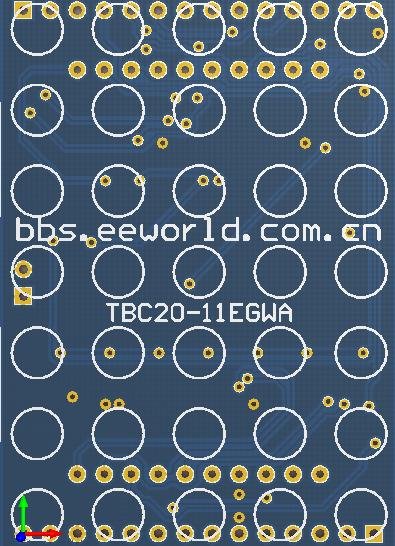

11楼的图主要说明的验证效果，一个正面Top Overlayer 放的“bbs.eeworld.com.cn”，一个是底Bottom Overlayer 面放的“bbs.eeworld.com.cn”，低层丝印的需镜像，，
再用3D 显示来验证的效果，是否放正确，无论怎么放，3D验证一下就是实际做的样子，，，

不用按3到3维视角，在二维视角下面直接vb翻板，然后shift+s看底层丝印也可以吧

一样一样的，，

一直在找这个功能，谢谢，AD在3D时候的快捷键还有么？

此君ID好酷啊，，
3D中常用的 VB 翻转，90，alt+f5全屏显示，，等，
