提问+altium designer画pcb时如何画图像

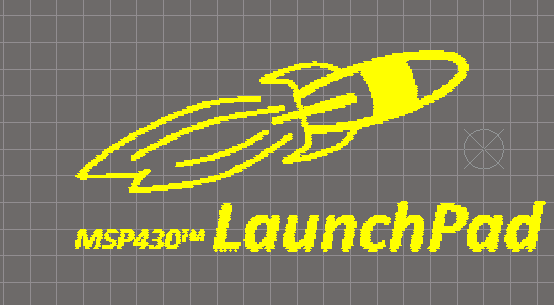

altium designer画pcb时如何画图像？如下，该怎么绘制如下图像？

图像导入的，本身画太麻烦了

网上有很多介绍，就楼主提供的图片，转换一下，

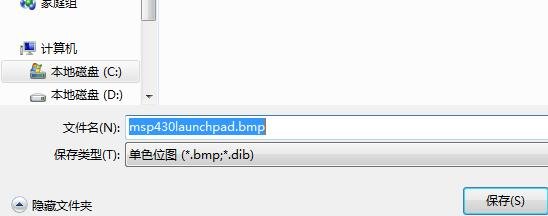

把楼主提供的图片先在 PS中转换成单色后缀BMP文件，，为了演示我只在win7系统带的画图软件转换啦

在AD9的脚本里有一个在菜单DXP/RUN Scripts
Altium Designer Summer 09\Examples\Scripts\Delphiscript Scripts\Pcb\CreateRegionsFromBitmap
这个直接能把图片转换成直接一个元件，
后点击browse 找到CreateRegionsFromBitmap 即可

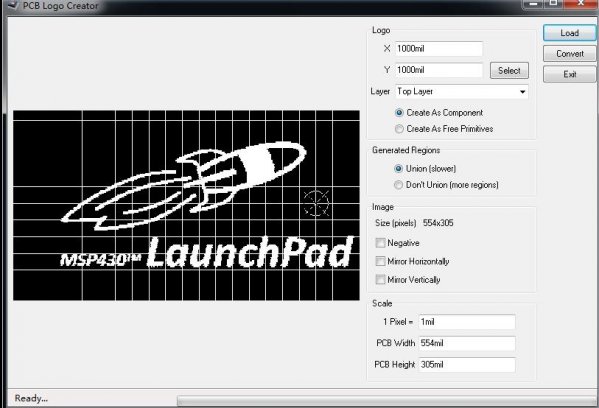

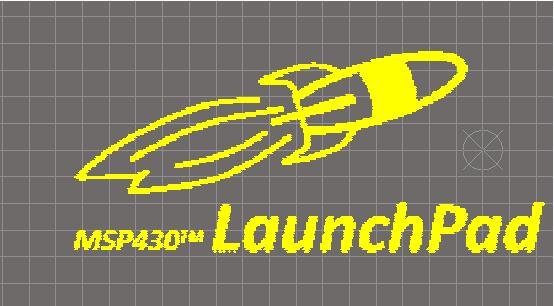

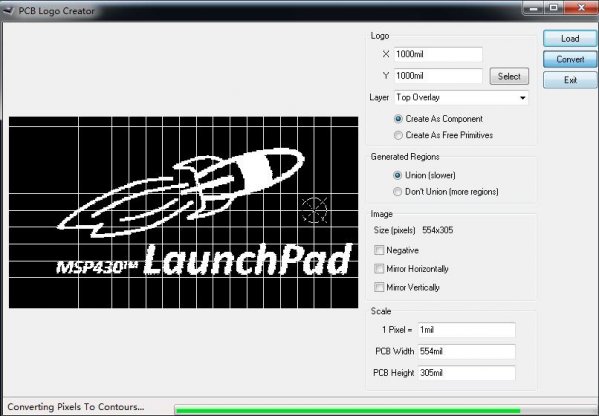

在出现的窗口中选择LOGO图像5. 点击convert按钮, 侧把 BMP图像转换成PCB 中图像，注意选择顶层或底层丝印层，，，这个你懂的

很详细，谢谢！！

使用AD的ImageTOLogo插件就可以实现这个功能 网上有很多类似的教程

板凳正解，脚本导入。
