MIPI GPIO接口配置！（学习贴）

[DESCRIPTION]
关于mipi接口的GPIO的配置情况
[SOLUTION]
目前采用MIPI的display接口有三种形式：DSI DPI DBI

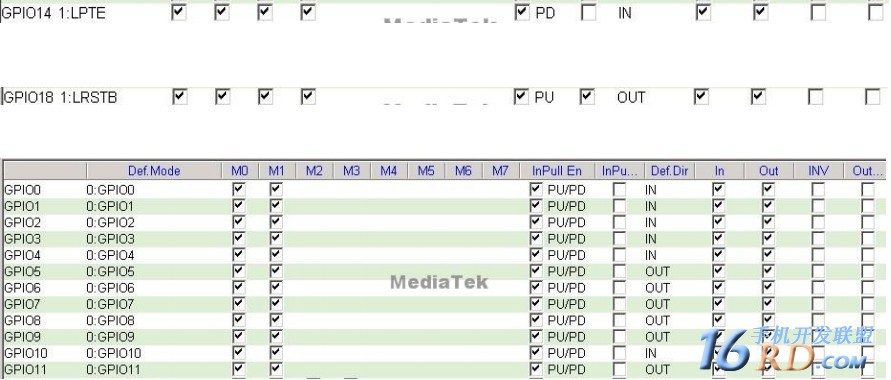

在使用DSI接口时，目前75/77都只支持到2条data lane，加上一条clock lane，对应的GPIO端口为GPIO5～GPIO11(不包
括GPIO10)6个，在客户使用时可以选择无需设置或者设置为GPIO-PUPD-OUT模式并勾选M0、M1、IN、OUT(推荐)。不管设
置情况如何，在LCM driver的param中选择采用DSI type后，会通过写寄存器bit的方式开启这几个GPIO为MIPI的DSI所
使用。而不受客户设置的影响，推荐设置为GPIO-PUPD-OUT是为了防止在不使用是出现漏电情况，另外需要打开LRSTB复
用功能并连接到硬件，若需要TE功能(CMD mode)，LPTE复用功能需要打开并连接到LCM端 。

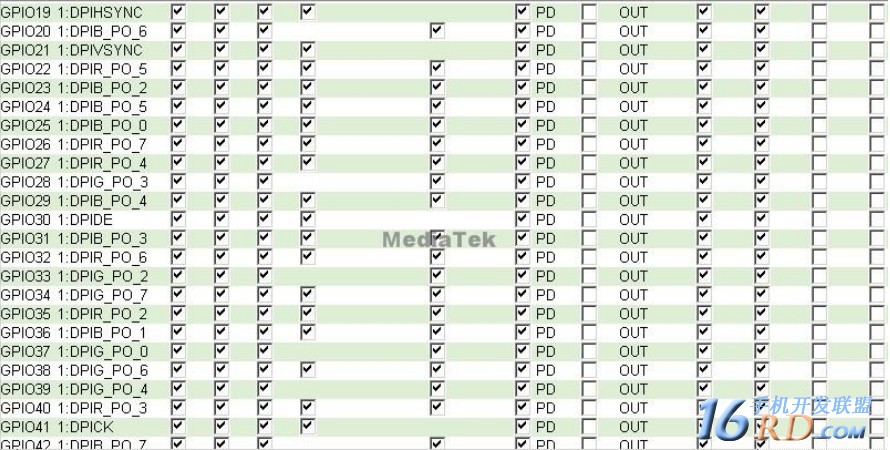

使用DPI接口时，根据LCM IC支持的情况，可以选择16bus、18bus传输RGB格式文件，在GPIO部分分为R、G、B分别对应8个GPIO(GPIO20~46期间)，客户采用DPI接口需要根据选择的bus方式进行配置，推荐RGB端口全部配置为对应的复选模式，并设置为OUT输出。同时DPI的接口需要BB端打开DPIHSYNC、DPIVSYNC、DPIDE、DPICK复用功能，并分别连接到对应的LCM控制端

采用DBI接口，有两种模式选择，一种是选择共用DPI的bus脚 +DPI控制线，另一种是共用nand data pin+CPU 控制线。其选择是由driver中配置的，params->io_select_mode 当params->io_select_mode = 1，即选择为dpi的控制pin，需要配置DPI_HSYNC、DPI_VSYNC、DPI_DE到LCM端的RD、WR、RS；此时DBI数据输出为共享DPI RGB pin，引脚配置如上DPI所示；若为params->io_select_mode = 0，则BB端需要打开LRDB、LWRB、LPA0 pin脚复用功能，并连接到LCM的RD、WR、RS；此时DBI数据输出为共享nand IF，需要配置NLD0～15为输出模式；(配置图略）

赞一个。

好东西，，顶一个

学习一下O(∩_∩)O哈哈~

意思是MIPI接口包括DSI、DPI、DBI三种形式吗?不是应该是MIPI就是DSI，DPI是RGB，DBI是CPU吗?

一般认为MIPI DBI属于CMD mode.DPI/DSI属于Video Mode
