有关BJT充电方案的理解

时间:10-02 整理:3721RD 点击:

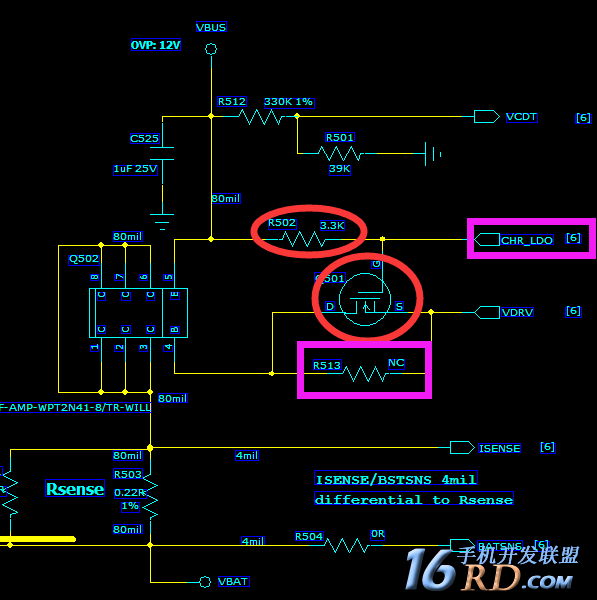

各关于这个方案的理解如下和问题如下所示,望大家一起讨论学习!谢了!1、关于MOS管的作用,大家觉得这个MOS管放在这有什么作用呢,能不能把MOS管去掉,将图中的R513焊接为0Ω的电阻呢?
2、关于“CHR_LDO”这个LDO的理解,要是我把MOS管去掉是不是这个LDO也没有必要引出了?
3、这一点和上面两点有点区别,就按照这个电路使用,那么作为PMU的LDO输出端“CHR_LDO”为什么还要连个电阻(就是图中的R502)接到VBUS呢,这样结又有什么作用呢?
希望大家各抒已见,发表自己的看法,会的帮我们解释一下,不会的提出你们的见解,大家一起共同学习进步!
谢谢大家了!

BJT充电方案


人呢,这么没有人呢……!

由于主芯片输出的电平不够高,MOS管在这里起电压转换和隔离作用。
如果去掉MOS管后三极管将不能可靠截止关断。

谢谢你的回答,可是你说PMU输出的电压不够高,MOS管起到电压转换和隔离的作用,可是MOS管的漏极也没有上拉啊,电压怎么转换啊?隔离,为什么要隔离呢?

学习学习啊,支持

这个是有点小贵了!

隔离后能完全阻止充电,不隔离时能不能阻止我没测过,据说61省掉NMOS管后存在烧PNP的情况,所以最好别省,MTK参考也说不能省,现在有PNP+NMOS二合一的管子,封装小也便宜。
