又来请教了,下面这个电路怎么分析?谢谢!
时间:10-02
整理:3721RD
点击:
只知道是模拟电路搭建的可调输出电压的LDO电路,但是不能详细的分析稳压过程,请懂模拟电路的朋友们帮忙分析下,谢谢!

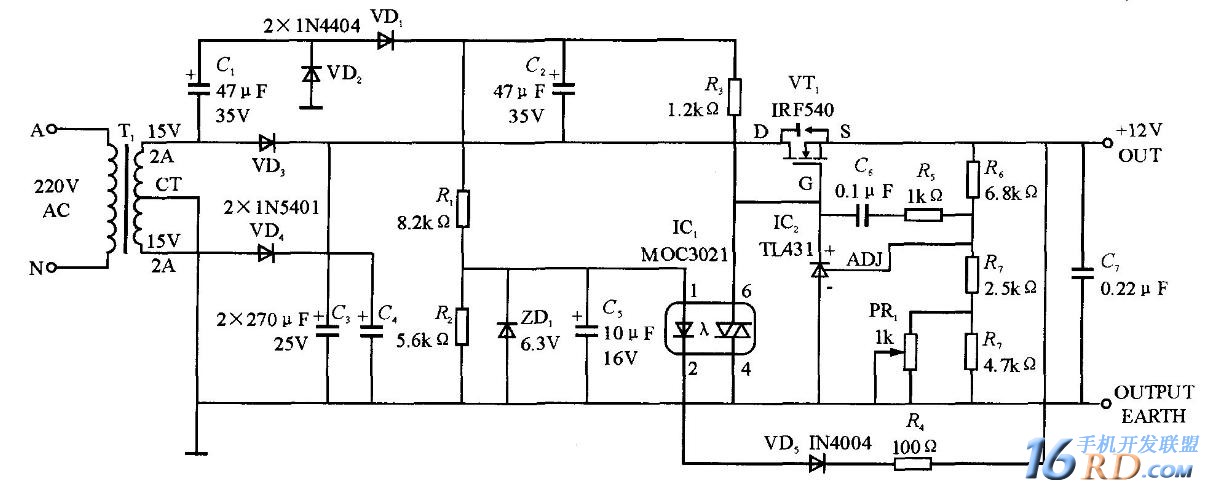

忘记传电路图纸了

今天现在的事情有点多,等有时间,帮你好好分析一下。
VD3,VD4,C3,C4为全波整流电路,也是主电源供电电路,C1,VD2,VD1为倍压整流电路。这个电压为VT1形成一个偏置电路。VT1导道,VT1的VG电压一定要比VT1的VD电压高。因此就需要这个倍压整流电路。
R1,R2,ZD1,C5,IC1,VD5,R4为输出短路保护电路,当VOUT输出短路时,IC1的PIN1与PIN2内的发光二极管会正偏,这样IC1的PIN6与PIN4就会导通,然后将VT1的VG拉低,这样VG会小于VD,VT1就会截止,这样输出就没有电压了,就形成了保护的作用。
VT1,IC2,R6,R7,R8,PR1是串联稳压电路,能过调整个PR1的电压,然后控制IC2的电压,也就是控制了VT1的VG,可以调整VT1的动态电阻,然后来实现稳压的作用。
如果还有不清楚的,可以在这贴子后面问。我尽量回复你的问题。
学习了
基础知识还得继续学啊
