闪光灯拍照手机重启

确认一下，是否与闪光灯的电流有关。
这样可以区分是硬件问题还是软件问题。

可以把闪光灯电流设置的下点，然后验证是否还会重启，估计是电流太大的原因！

紫轩子墨(564026406)  10:08:46
闪光灯拍照，手机重启，看是否是电源影响?
paul peng(2829235)  10:09:19
在闪光灯驱动那里加个大电容试试
紫轩子墨(564026406)  10:09:44
单独给flash led供电，不影响BB供电看看
paul peng(2829235)  10:10:09
或者是外接电源试试
paul peng(2829235)  10:11:25
如果能改善，要注意走线。闪光驱动的供电直接从电池那里单独走线，并加电容
深圳-手机软件(6353324)  10:12:13
把硬件吹掉，看是软件引起，还是硬件电流引起

紫轩子墨(564026406)  10:31:01
看起来是软件问题了
二师兄(121484857)  10:31:08
昨晚已讨论过了
Evan(543591515)  10:31:13
不开闪光灯就不重启
NND，
做了很多实验，没找到愿意
原因
紫轩子墨(564026406)  10:31:45
cat proc/kmsg
红帆船(254528881)  10:31:45
把硬件吹掉，看是软件引起，还是硬件电流引起
这个试过了吗?
GanKer(919743368)  10:31:45
抓log吧
抓到log就知道原因了
紫轩子墨(564026406)  10:31:59
看有没有可用的信息
Evan(543591515)  10:32:07
晚上越是黑，照相重启概率越是搞
GanKer(919743368)  10:32:15
飞扬乐冲(30483652)  10:32:21
把闪光灯电流调小一点试试啊
GanKer(919743368)  10:32:42
抓log
TEDDY(260843355)  10:32:47
闪光灯去掉呢?
紫轩子墨(564026406)  10:32:52
相信在log中有可用的
Evan(543591515)  10:33:22
改成300MA也会
去掉闪光灯就不重启，所以我还是怀疑硬件引起的
飞扬乐冲(30483652)  10:34:26
不能再小了吗
TEDDY(260843355)  10:34:35
不是重启，是掉电
光辉岁月—驱动(442823786)  10:34:46
明显是硬件问题了
TEDDY(260843355)  10:34:45
上个闪光灯原理图
光辉岁月—驱动(442823786)  10:34:53
去掉硬件就不死了。
Evan(543591515)  10:34:52
可以，没往下时了
海啸(8987515)  10:35:10
负载过大?
飞扬乐冲(30483652)  10:35:13
再改小
Evan(543591515)  10:35:38
等下再试试
飞扬乐冲(30483652)  10:36:22
如果怀疑是掉电,用直流电源试试啊,不用电池
  莫猪（Alex Mo）(26301867)  10:36:48
你说的300mA是软件设置的，还是实际量到的。
Evan(543591515)  10:37:03
是重启，拍照闪光灯突然长亮，照片卡在哪里，然后手机重启
驱动IC改设置电流电阻
紫轩子墨(564026406)  10:37:54
。
红帆船(254528881)  10:38:17
如果重启 硬件问题的可能性就小了……
小小南瓜(420145299)  10:38:25
看下电容有没有击穿
  莫猪（Alex Mo）(26301867)  10:38:29
有没有可能你一使能就对地短路，然后大电流把系统拉死了
红帆船(254528881)  10:38:30
你去掉闪光灯  是把硬件吹掉?
飞扬乐冲(30483652)  10:38:32
弱弱的问一下
安桌哪个版本支持BLE和NFC?
紫轩子墨(564026406)  10:38:47
能说明是电流问题?
  莫猪（Alex Mo）(26301867)  10:39:25
最好用直流电源看一下，或者串个电流表
GanKer(919743368)  10:39:26
不能
紫轩子墨(564026406)  10:39:37
都单独供电了，就跟电流没关系了
GanKer(919743368)  10:39:38
BLE是什么?
TEDDY(260843355)  10:39:46
这个驱动，里面有什么寄存器设置么?
飞扬乐冲(30483652)  10:40:30
智能蓝牙
学徒(83317658)  10:40:57
这IC，好像是直接GPIO高低电平控制的
GanKer(919743368)  10:41:53
哦，有什么特色?
TEDDY(260843355)  10:43:46
用个电阻，串联一个普通led，代替闪光灯，看软件能否跑起来，
光辉岁月—驱动(442823786)  10:44:16
直接去掉闪光灯IC
TEDDY(260843355)  10:44:15
c122 最好>=4.7uf
光辉岁月—驱动(442823786)  10:44:32
如果没有掉电就说明肯定是硬件问题了
另外先要搞清是重启还是掉电
Evan(543591515)  10:45:49
没有掉电，我用示波器量过电源管理的VBAT，很稳定
TEDDY(260843355)  10:46:05
掉电很难捕捉
Evan(543591515)  10:46:10
司机的一瞬间VBAT没有掉
光辉岁月—驱动(442823786)  10:46:22
你量VBAT肯定不行的
Evan(543591515)  10:46:21
死机
光辉岁月—驱动(442823786)  10:46:39
是不是要按开机键才能开机?
还是自己就重新启动了?
Evan(543591515)  10:46:52
不是，自动重启
TEDDY(260843355)  10:47:09
哎，你自己都不说清，
Evan(543591515)  10:47:28
怎么说不清楚呀，我一直都是说重启
TEDDY(260843355)  10:47:39
把各种情况，还有你的试验现象，组合到一起，都贴出来
飞扬乐冲(30483652)  10:48:10
Evan(543591515)  10:48:29
好的，多谢各位兄弟关系
关心
红帆船(254528881)  10:48:40
别激动
光辉岁月—驱动(442823786)  10:48:58
去掉IC不重启?
Evan(543591515)  10:49:13
是的，
GanKer(919743368)  10:49:14
红帆船(254528881)  10:49:19
你这东西应该先确定下是软件还是硬件问题
光辉岁月—驱动(442823786)  10:49:29
你外部供电是怎么供的?
Evan(543591515)  10:49:25
拍照不开闪光灯也不重启
GanKer(919743368)  10:49:34
这就说明是硬件的问题
红帆船(254528881)  10:49:40
拍照不开闪光灯也不重启

不开不能说明问题
GanKer(919743368)  10:49:42
。
红帆船(254528881)  10:49:51
你吧led灯吹掉
之后开闪光灯
光辉岁月—驱动(442823786)  10:50:10
外部供电是将PIN1断开吗?然后将外部电源接到PIN1上吗?
Evan(543591515)  10:50:22
是的
红帆船(254528881)  10:50:29
这样就能确保是不是拉电流  引起的电压低  导致的重启
Evan(543591515)  10:50:34
还是重启
所以感觉就奇怪了
东立高仿(2533907137)  10:51:00
谁有6582的软件和硬件资料
光辉岁月—驱动(442823786)  10:51:07
去掉LED灯呢?
云龙(57538114)  10:51:25
络达代理
AIROHA
光辉岁月—驱动(442823786)  10:53:18
去掉LED灯呢?
还会重启吗?
Evan(543591515)  10:53:55
是的
红帆船(254528881)  10:54:05
也会重启?
Evan(543591515)  10:54:11
说错了，去掉LED不会重启
GanKer(919743368)  10:54:12
IC去掉呢?
光辉岁月—驱动(442823786)  10:54:24
肯定是硬件问题
GanKer(919743368)  10:54:19
光辉岁月—驱动(442823786)  10:54:27
100%的
红帆船(254528881)  10:54:24
……
GanKer(919743368)  10:54:30
早说是硬件问题了
Evan(543591515)  10:54:43
去掉IC,闪光灯，不开启闪光灯，都不会重启
红帆船(254528881)  10:54:49
这个应该是应将问题
学徒(83317658)  10:55:30
无聊的话，在靠着IC的Vbat，Vout各加10uf电容试下，
Evan(543591515)  10:56:05
最开始就是改电容，全不都是10UF，没有效果
大米(31321799)  10:57:51
应该是哪里拉低了电压，测一下开闪光灯是VBAT波动情况
GanKer(919743368)  10:58:49
如果是拉低了VBAT应该是掉电吧?
学徒(83317658)  10:59:02
一般来说，是掉电
大米(31321799)  10:59:10
低了不一定掉电，可能是电压低
紫轩子墨(564026406)  10:59:13
额，我想说，如果flash单独供电也会引起重启，就不是拉电流的问题
学徒(83317658)  10:59:28
看看是不是驱动电路跟什么东西短路了?
水毓(913816377)  11:00:14
想问下，tp触点向下整体漂移1cm
改哪里呀
紫轩子墨(564026406)  11:00:27
有可能是capture的时候sensor在闪光灯影响下异常，引起crash
光辉岁月—驱动(442823786)  11:01:19
这种可能性非常小。哪在非常亮的地方，拍照也会重启的
紫轩子墨(564026406)  11:01:35
测试的方法可以是吹掉自身的flash，在聚光灯下拍照

紫轩子墨(564026406)  11:01:35
测试的方法可以是吹掉自身的flash，在聚光灯下拍照
紫轩子墨(564026406)  11:02:36
从他单独给flash供电也会引起重启，我就不认为是啦电流引起当机了

紫轩子墨(564026406)  11:01:35
测试的方法可以是吹掉自身的flash，在聚光灯下拍照
紫轩子墨(564026406)  11:02:36
从他单独给flash供电也会引起重启，我就不认为是啦电流引起当机了
大米(31321799)  11:03:02
太亮了处理图片CPU眼睛闪坏了，所以重启
紫轩子墨(564026406)  11:03:17
呵呵
学徒(83317658)  11:03:39
人家只管出数据
紫轩子墨(564026406)  11:03:47
很简单，抓log佐证是否有软件原因
TEDDY(260843355)  11:05:41
flash 模式，你的硬件设置电流850mA，
是不是过大了?，你的闪光灯的规格是什么?
光辉岁月—驱动(442823786)  11:06:55
将R55这个电阻加大，就会减少驱动电流了
可以试一下，LED的电流小的时候是否会有出现此问题
还有 紫轩子墨  说的情况也是完全有可能的。可以验证一下

大米(31321799)  11:10:42
一种可能电流过大了，一种可能控制闪光灯开启的GPIO有问题，一种可能判断进入闪光模式时出现问题，一种可能CPU眼睛闪瞎了
紫轩子墨(564026406)  11:11:22
只把大电流的负载LED吹掉就没问题，给LED单独供电不影响主电池，还有问题。就能说明不是大电流问题引起重启
剩下的就是在光线强的环境下，sensor出异常

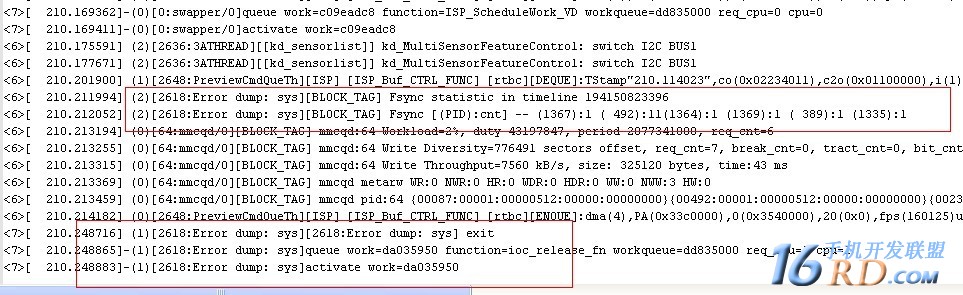

LOG信息，哪位大侠帮忙分析下是什么问题。

多谢各位关注，现在是拔掉闪光灯，去掉闪光灯驱动IC，拍照开启闪光灯还是重启，拍照关闭闪光灯就不会重启，其实这个时候硬件是没有闪光灯的，应该是闪光灯驱动出来问题，要么就是摄像头驱动在晚上模式驱动有问题。

89平台，闪光灯用的是SGM3141驱动IC,电流850MA，用的是高亮闪光灯，晚上拍照会概率性重启，有谁碰到过此问题。
