+ 学习Labview编程FPGA的图形化建模编程——跑马溜溜的LED灯

申请了神奇的能用Labview图形化编程的Pocket-RIO，想着看看能不能采用图形化建模编程的方式来进行我的多自由度机械手臂快速控制系统原型开发。
但是申请结果还没有出来。本着技术学习不应当受限于硬件制约的想法，先把例程编辑、编译一遍，熟悉了基本的开发流程，然后探究如何实现Labview的图形化编程FPGA。并考虑能否借鉴运行在自己公司的产品上。

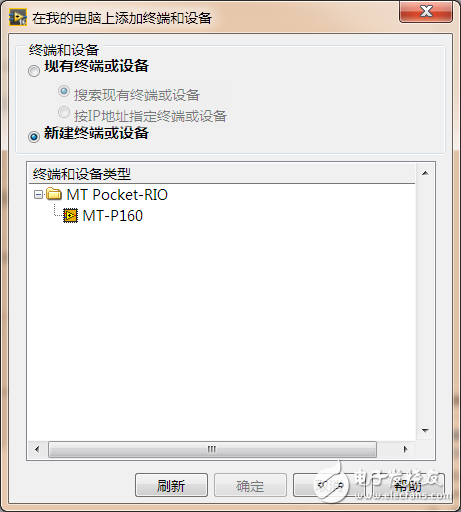

根据教程《Pocket-RIO入门教程》的步骤，建立工程，设置目录，建模led的vi。
如图：

然后在FPGA下面新建一个VI

好用的快捷键是Ctrl+U，整理VI非常整洁。
之后点开开始菜单中的FPGA Compiler Server

不需要支持远程编译，点击OK
然后点击Worker，确认已连接上Xilinx 14.7工具。

在VI上面的工具栏点击运行按钮。开始编译。

啊出错了，

发生内部软件错误。请访问包含以下信息：
错误7发生于 FPGAResourceTree_GetPathsFromList.vi->niFpgaHandleConstraintsAndMiscFPGAFiles.vi->niLvFpgaTopModGen.vi->niLvFpgaTopModGen.vi.ProxyCaller中的文件/目录信息
可能原因：
LabVIEW:  文件未找到。文件位置移动或文件被删除。使用命令提示符或文件浏览器，验证路径是否正确。
C:\Program Files (x86)\National Instruments\LabVIEW 2016\rvi\HDL\CommInterfaces\BoundaryScan
联系National Instruments技术支持

这个文件夹确实不存在。怎么搞?

牛人，精神值得肯定！向你学习哈
你申请Pocket-RIO主要干啥的?

我的软件估计安装有些问题了。编译不通过，有啥牛的。

想用来作机器手臂控制。多个自由度的动作配合，用代码调试，太底层太不直接了。想要完成预定的动作都不知道怎么设置。还是上层建模语言比较合适。
本来想用matlab的工具箱来做的，这边有这种labview还能开发FPGA的，就来试试。

学习了解一下  感觉小编工艺挺厉害

您好，请确认自己的LabVIEW版本与编译器版本是否一致，另，请详细阅读本公司官网的教学以及安装说明等资料。

话说你们的东西成熟了没?

在C:\Program Files (x86)\National Instruments\LabVIEW 2016\rvi下把这个HDL\CommInterfaces\BoundaryScan补上，自己建几个文件夹，我就是这样做的，然后那个错误没了。只是后面编译会出一大堆幺蛾子

我倒是好好看了，然并卵

MT-P160请尝试下载Pocket安装包V101版本的，同时保持杀毒软件的关闭

小编的问题后来解决木有?

小编，问题解决了吗?

亲，解决没有?
如果解决了，打算买一个学习下labview fpga，如果还是一堆错误的就算了，本来就不会更没本事解决异常了。

木有，不建议用labview学习FPGA了，还是回到verilog/VHDL用modelsim或者quartus、vivado吧

木有

good

本来想买个ni的rio评估板学习下labview开发fpga，结果报价和正式的rio也差不多了，真是伤心啊
