基于LabVIEW与西门子S7-CPU315通信
时间：10-02
整理：3721RD
点击：
1) 使用Step7组态CPU315 hardware 其中IP地址设置为PLC地址，编译保持。

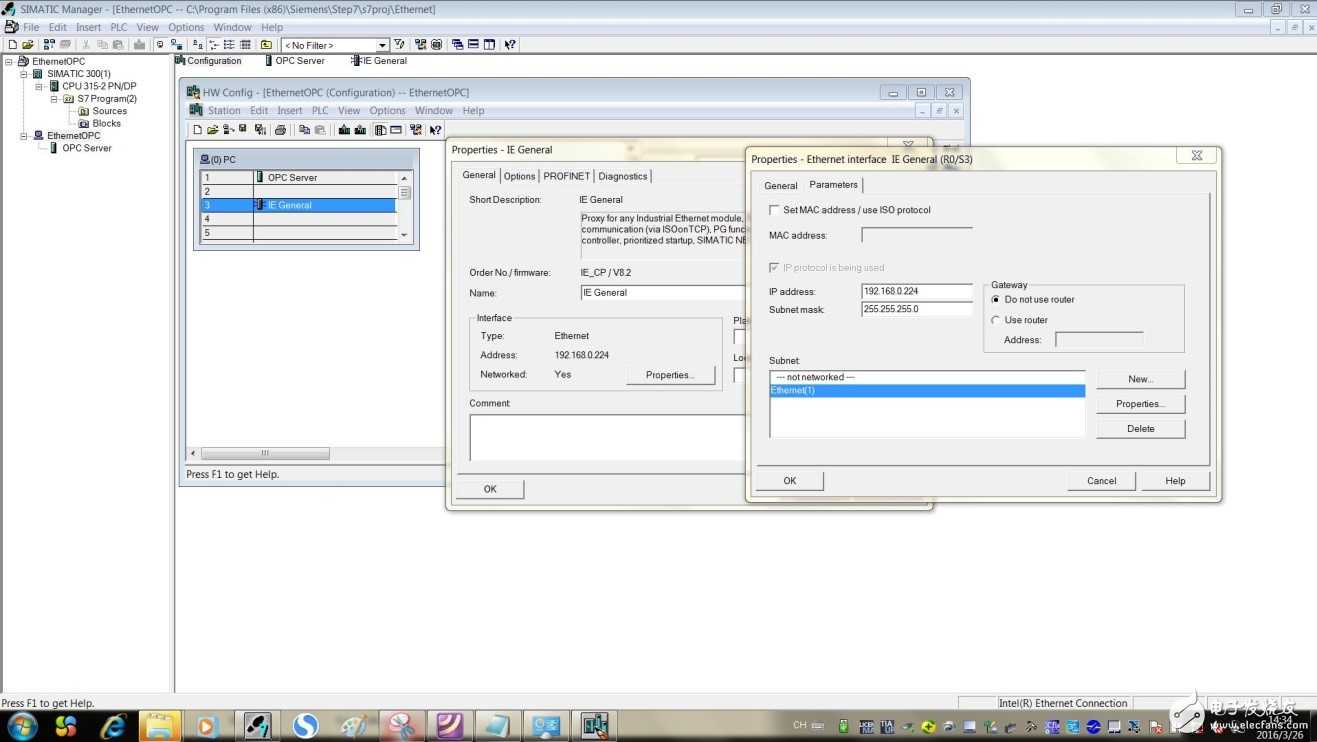

2) 组态OPC，其中OPC中IE 地址要设置与PLC IP地址同一个网段，编译保持。
3) 将计算机的IP地址设置为OPC IE中的IP地址

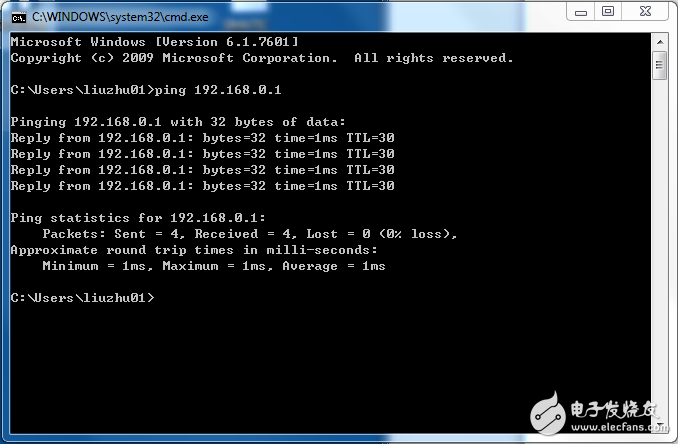

4) 检查计算机与PLC链接是否O

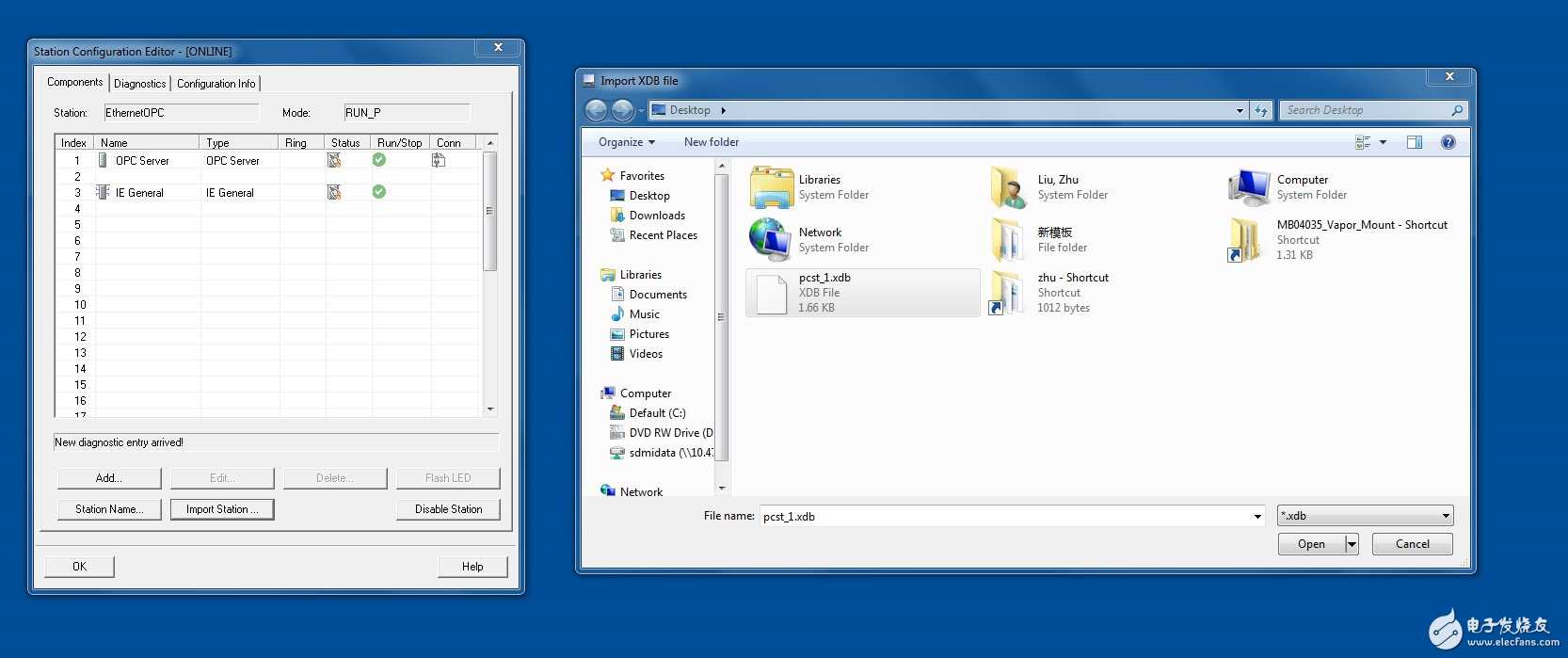

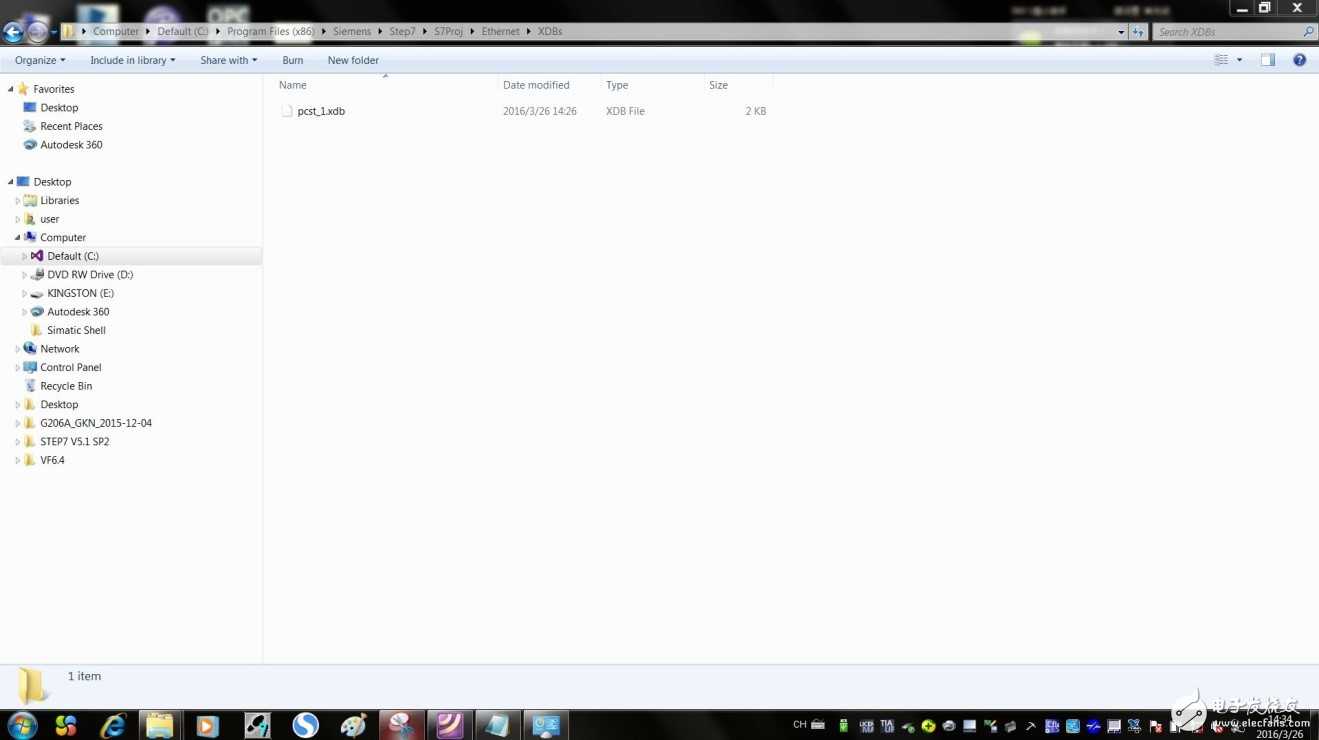

5）导入simatic step 7中项目编译生成的xdb文件或者考到新的电脑，新的电脑上只需要在Stationconfigurator中导入即可建立新链接，如下

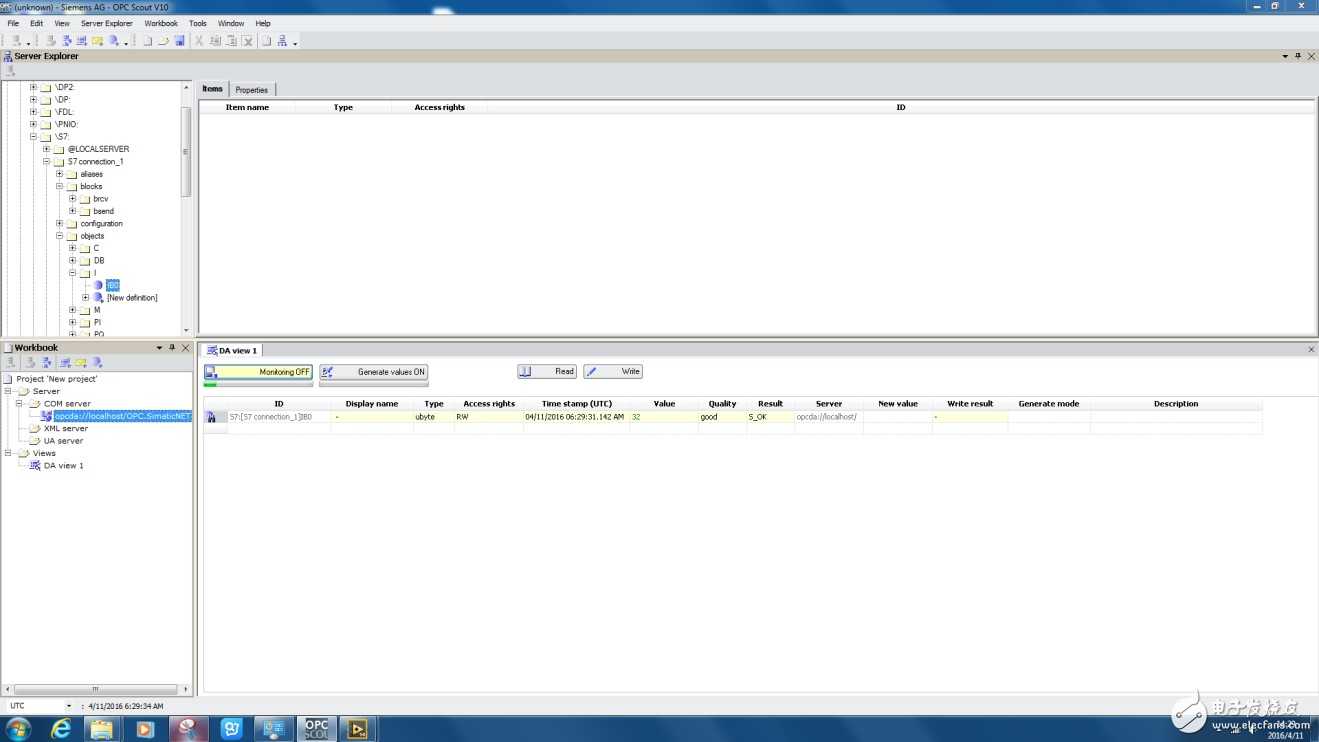

6）打开OPC Scout建立链接item，并使用Monitoring On监控OPC链接情况，如果Quality显示good，即表示OPC链接OK。

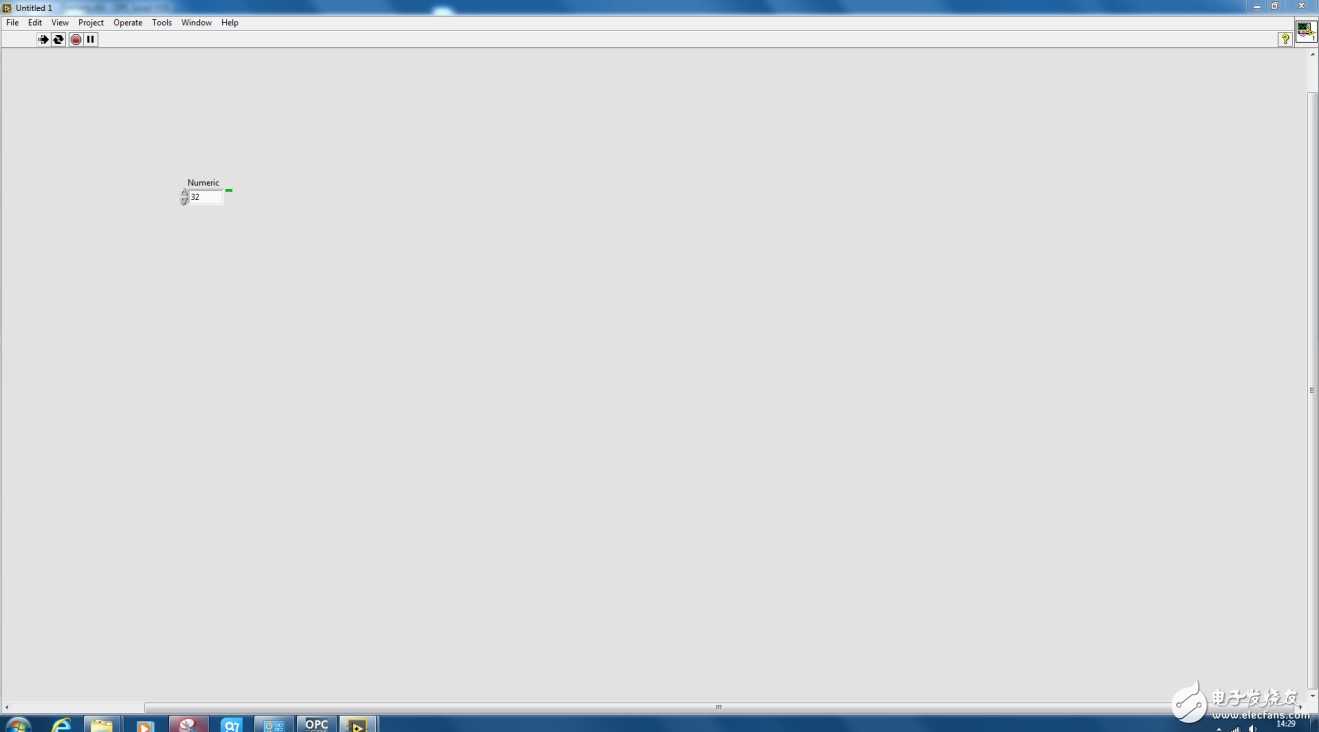

7）使用Labview或者Cvi使用NI公司的datasocket技术即可读取PLC寄存器中的值。
2) 组态OPC，其中OPC中IE 地址要设置与PLC IP地址同一个网段，编译保持。
3) 将计算机的IP地址设置为OPC IE中的IP地址
4) 检查计算机与PLC链接是否O
5）导入simatic step 7中项目编译生成的xdb文件或者考到新的电脑，新的电脑上只需要在Stationconfigurator中导入即可建立新链接，如下
6）打开OPC Scout建立链接item，并使用Monitoring On监控OPC链接情况，如果Quality显示good，即表示OPC链接OK。
7）使用Labview或者Cvi使用NI公司的datasocket技术即可读取PLC寄存器中的值。
