用DAQ板卡的模拟输入通道测量电流

大部分数据采集卡（DAQ）都可以用模拟输入通道来测量一定范围内的电压，可是如果我想测量电流，那该怎么办?
解答: 电流不能通过DAQ板卡的模拟输入通道直接测量得到。然而，如果一个阻值已知的电阻和负载串联而且电阻上的电压可以测量得到，那么通过这个负载的电流就可以利用欧姆定律计算得到(V = I x R)。对于上述应用，National Instruments提供SCXI Resistor Kit (一套共4个249欧姆、精度为+/- 0.1%的精密电阻)来进行电流测量。只要所测量电流的最大值乘以电阻得到的电压不超过您的DAQ板卡的输入测量范围，您可以使用任何电阻。
当采用这种方式来测量电流时，如果尽可能用最小阻值的电阻，那么给现有电路就会带来尽可能小的干涉。但是，电阻越小，压降也越小，因此在测量精度和对外部电路干涉之间要采取一个折衷。

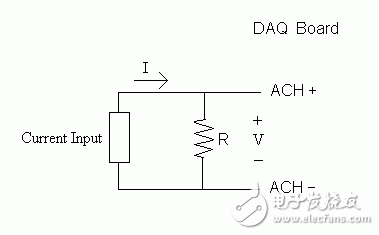

下图表明如何在DAQ板卡上外接一个电阻来测量电流。

同样，如何外接这个电阻也非常关键。如果外部电路和带有DAQ板卡的计算机的地相同，那么这个电阻应该尽可能放置在接近电路的地那一端。如果不这样，这个外接电阻上的共模电压就有可能超过DAQ板卡的规格指标，这会造成测量读数不准确，甚至造成这块DAQ板卡的损坏。
