平板缝隙天线的方向图

时间:10-02 整理:3721RD 点击:
初来乍到,请大家多多关照,如果哪里说得不对的,请大家多多包涵。

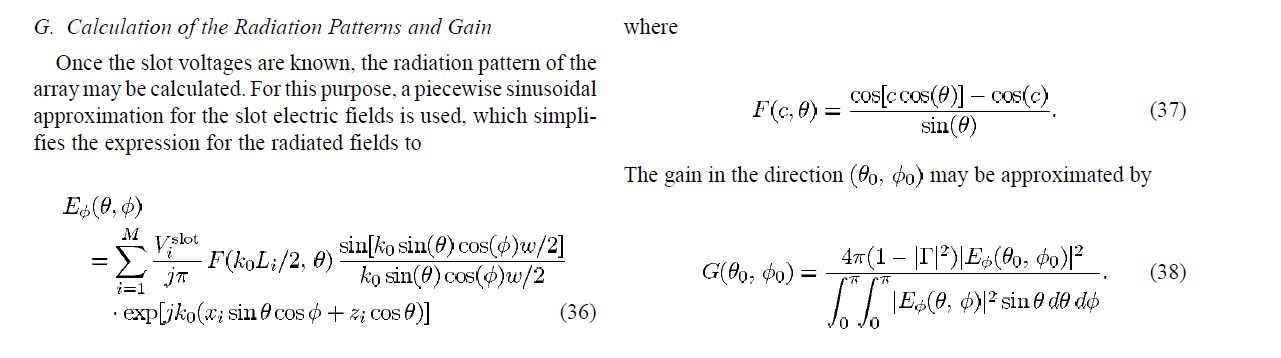

我现在弄不明白的是,理论中画平板缝隙天线的方向图,是利用什么公式呢?根据相关文献,我找到了两种类型,但是他们之间存在一些差异。我看了很多文章都是关于天线设计的。但是我是想对一个已知的平板缝隙天线进行分析。所以存在以下两个问题,问题1、这两种方向图到底哪个更合理一些?问题2、如果已知了缝隙偏移距离,如何求得缝隙电压?
期待大神们的解答。



  • 难道要石沉大海啦吗?

    用hfss仿真缝隙后提参拟合出曲线,寻找合适偏置

    1 第一个问题是天线综合的问题,当然是先知道对天线波束的要求,根据要求设计天线达到要求的值;
    2 缝隙的电压不仅和偏移量有关,还和缝隙的长度有关;
    建议你查查资料也可以加我qq415466208

    如果也已经知道了天线的这些参数,是否有公式直接代入就可得到呢?

    首先我的意思是,对于已知的一个天线,计算它的方向图,那么间接需要知道的参数是缝隙电压,那么缝隙电压是通过什么公式计算得到的呢?
    其次第二张图中的fn,后面的两部分相加哪里,前一部分是E面后一部分是H面吗?
