天线的方向图问题，欢迎大家讨论阿
时间：10-02
整理：3721RD
点击：

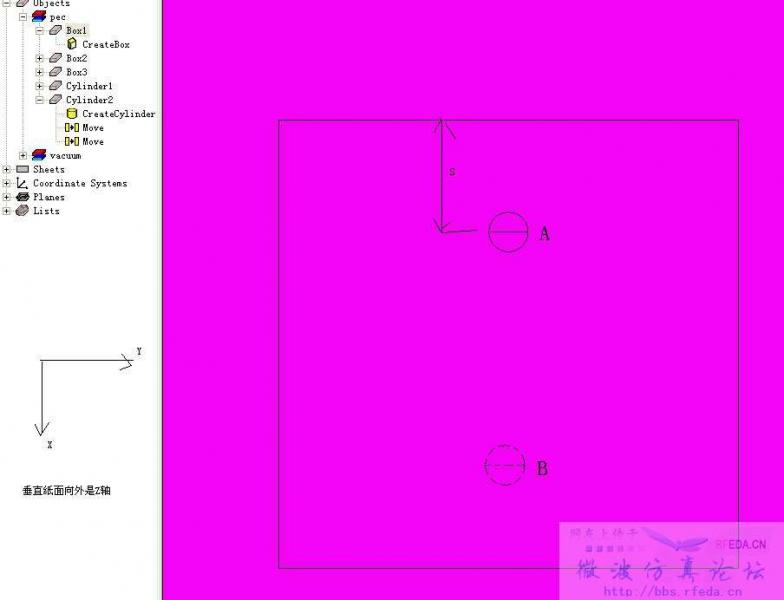

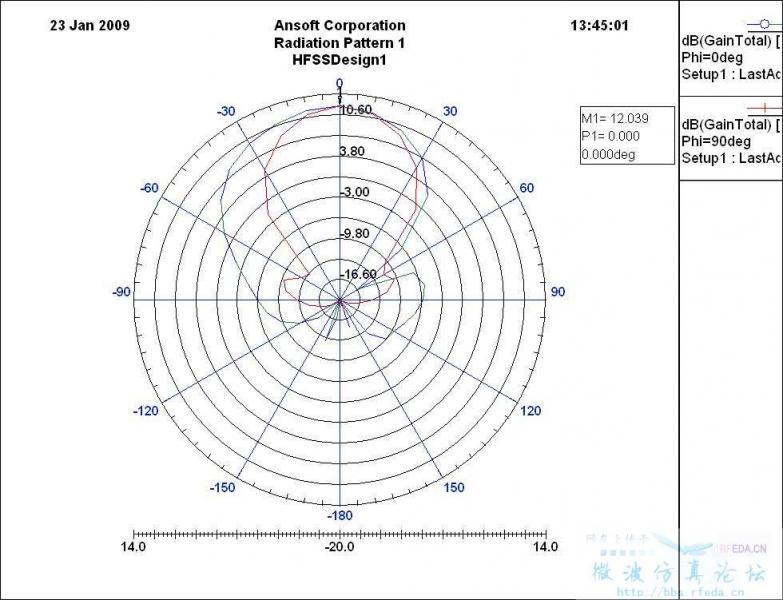

大家好，在同轴线给天线馈电时，在A电时，天线的方向图phi=0面（也就是XZ面）发生偏移（附图）；对称到B点时，对称偏向另一方，，请问这个问题该如何解决呢?怎么修正这个偏移量?大家讨论一下
地板不对称造成方向图不对称
单贴片增益那么大?在一边馈电方向图有偏差很正常啊，电流又不是完全对称的，不过不至于那么明显吧，哪里的设定有问题吧。
应该是y方向对称,x方向不对称的.正常现象.
这是两单元阵，所以增益大些。
如何调整呢?把天线的方向图调整为对称得，在phi=0度面上。
馈电点选在之间不就ok了吗
要用两个馈电点吗
你的这两种方法都不对...
可以调整地板在X轴方向上离贴片的距离，或者挡板高度来修正。再就是两单元馈电的时候给一个相位差，产生倾角来补偿。
