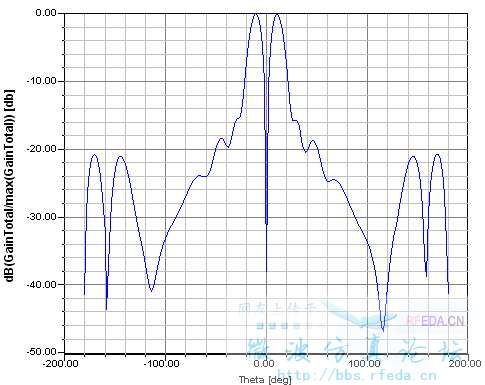

看看这样方向图的天线是干嘛用的？

行波天线?

定向接收天线?

是抛物面馈源的方向图，这个方向图比较理想的，因为正馈抛物面的中间部分其实没有什么用处，所以这样能优化抛物面的方向图，这种抛物面好像叫做：环焦馈源，优点记不清了，好像是可以的到很低的旁瓣电平。

跟踪雷达天线。差方向图专门跟踪目标的。

雷达跟踪天线方向图貌似没有差方向图啊

hfss里面仿真喇叭阵，经常会出现这样的方向图

跟踪天线一般有两个输出口，一个和口，一个差口，和口是用来发射信号中间增益很高；差口用来接收信号中间有很深的零值，信号从某个方向来，到达天线时两个波瓣接收到的信号功率不一样相减就可以知道是从哪个方向来的信号，然后再驱动天线让零值点对准信号来的方向，这样就实现了精确跟踪

单脉冲天线中的差方向图

Re:【求助】看看这样方向图的天线是干嘛用的?：
跟踪

差方向图，定位用的。天线阵分为四个象限，信号取4个象限的和就是和方向图，取一二象限与三四象限的信号之差就是俯仰差方向图，去一四象限与二三象限的信号之差就是水平差方向图。图中的中心凹下去那一点的信号叫零深，是定位天线的一个重要指标，两侧的波峰之间的夹角叫差分离角，某些场合下也是一个重要指标（我常用，呵呵）。

呵呵，学习了。

精彩啊

差方向图   探测目标位置

波束空间合成的差方向图，用于定位、测角。

很学习了一把

强帖学习，楼上的高手众多啊。
欢迎大家多多发些强帖

单脉冲体制下和差器输出的差波束就是这样的。

差方向图，与和方向图配合使用算出差斜率，用于单脉冲跟踪，这个方向图中间的零深越低越好

跟踪用的，差方向图，不一定是雷达，好多地方都有跟踪的要求，对应的一般还有一个和方向图，

是差波束或者交叉极化方向图吧?

couldn't see the patterns.

阵列天线的差方向图
单脉冲体制雷达测角时会用到.

那个零深也不是越低越好.如果象理想情况下的负八九十dB,算出来的S曲线也不好用

这个可以做单脉冲跟踪的
有和差方向图
这个是差方向图
对称的馈电相位相反的阵列就能得到这样的方向图

这应该是个差方向图

学习了，天线这块了解的少
还好论坛有高人啊！

自跟踪天线的差波束
单脉冲雷达中和波束测距 差波束测角

我觉得是跟踪用的，定位的。

环焦天线吧
