EE里面融合画一个实心的SHAPE?

时间:10-02 整理:3721RD 点击:
EE里面融合画一个实心的SHAPE?
我要画一个实心的填充区域,我现在要做填充区域。
我在draw 里面都没有这个功能。

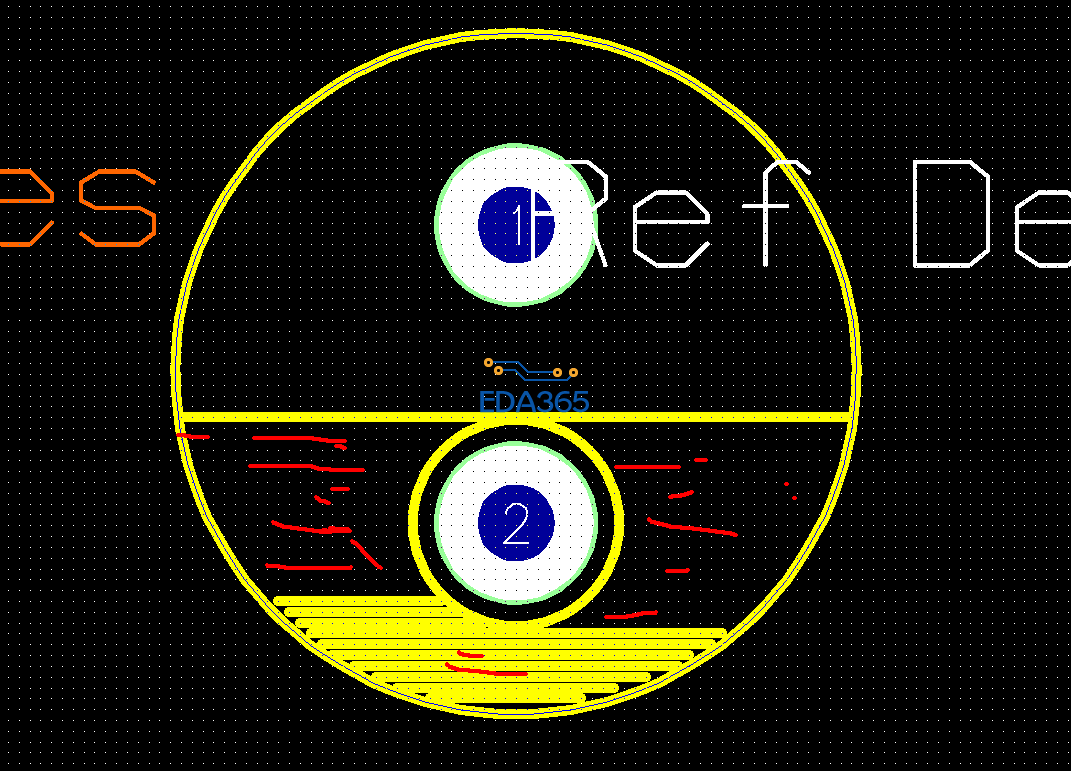

例如我要做下面的电解电容的丝印的填充区域
怎么把

你在这个圆圈的属性里,勾上fill就可以了哇

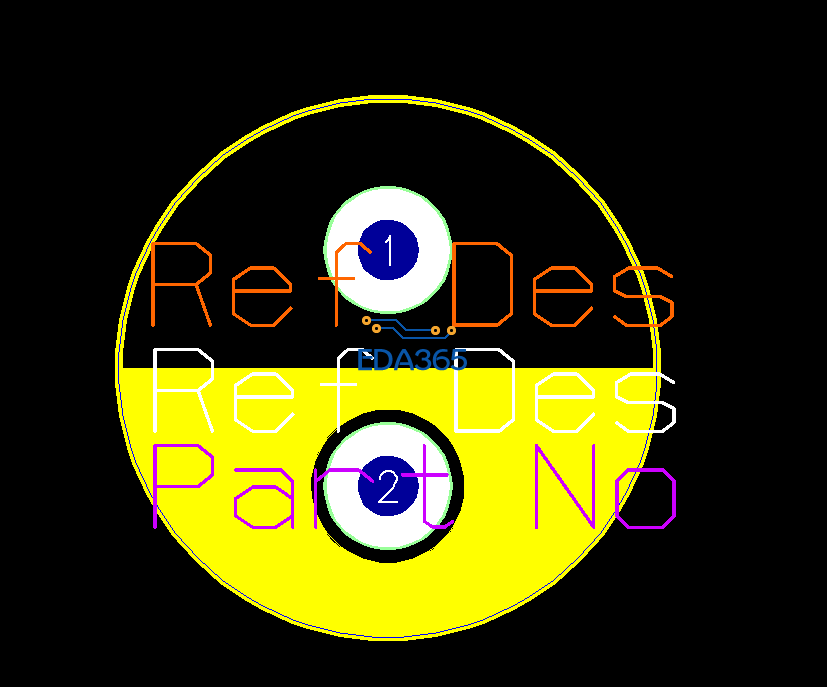

调整好grid,用Add Polygon额外画一个与下方弧面重叠的多边形,然后像2楼说的,在属性里勾上fill。


我补充一个  需要点击 fill  但是开始空心显示不会显示填空的。
注意这一点。
感谢你的帮组
