我想整版换VIA,edit/modify/padstack processing/pad stack change, 一个个点中换可以的。
现在想整个板子只显示出 所有VIA的话,我就可以全选via了。可是,怎么只显示via呢? 我在display control .选了holes-other.,via. 可是via显示不了。还得选 PAD. 若勾了pad, 所有TOP的PAD,及VIA,都显示出来了。
求助,怎么光显示出via呢?谢谢!
现在想整个板子只显示出 所有VIA的话,我就可以全选via了。可是,怎么只显示via呢? 我在display control .选了holes-other.,via. 可是via显示不了。还得选 PAD. 若勾了pad, 所有TOP的PAD,及VIA,都显示出来了。
求助,怎么光显示出via呢?谢谢!

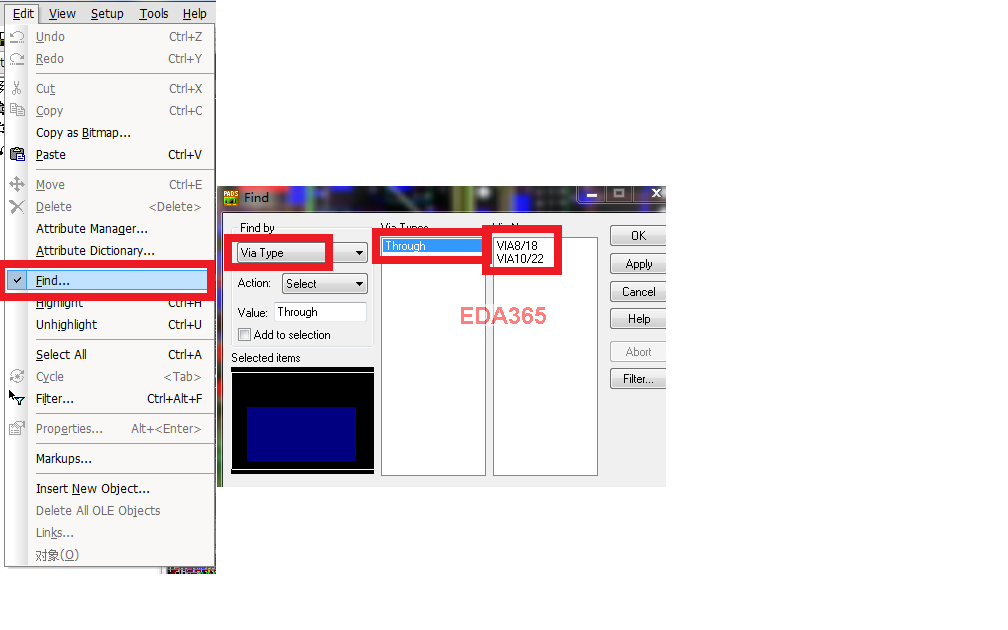

用这个命令看看能不能解决你的问题。

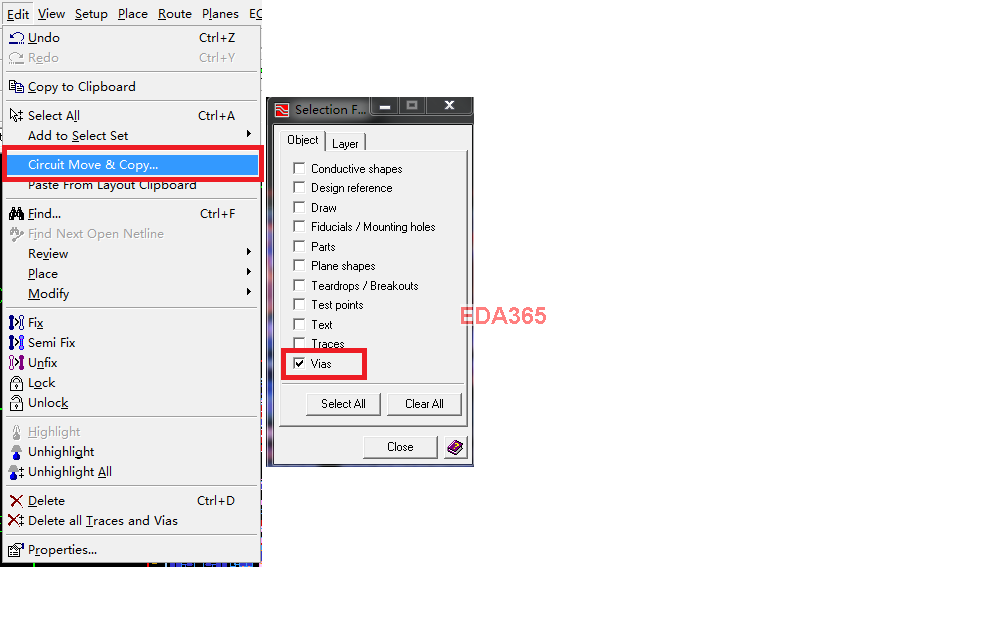

不好意思,上图是PADS的(先前以为是PADS问题),现传Mentor的。


谢谢你。按你的方法我解决啦。
