在dxdesigner中，.1格式的symbol文件可以直接放到工程的sym文件夹下？

在dxdesigner中，.1格式的symbol文件可以直接放到工程的sym文件夹下?然后再导入可以吗?
我这样弄一个简单图，

结果规则检查的时候就出现Drive Global:Error:xx net GND:Global net connected to driver.和InvalidGlobal：Error:xx net 5V:Global net name not list in legal_global.
请教各位，这是怎么回事?

可以的！你用的是netlist流程是吧，我看错误可能与你做的symbol有关，你package一次看看有没有错误，如果没有错误提示的话产生网标是没有问题的，至于原理图电气规则检查，如果你的库有问题的话是会出很多错误的，比如你把电源线连接到了output管脚也会报错的，但是不影响生成网表。

多谢指导，package是没问题。可是我导入的sym中的R会出现这个问题，而系统中的R却没有。属性相同，包括pin都是BI。

回复 rx_78gp02a 的帖子
还有，再问一下，bom怎么导出?我使用DXVariantManager时，到Generate BOM report 就没了，DXdesigner也被关闭了

我几乎不用netlist流程，只是玩了下，mentor最好在pcb中出bom，在原理图中出bom功能较弱，而且有的属性没法出出来，DXVariantManager我没有使用过

请教PCB里面怎么出BOM?

安装report writer
然后点。

回复 ugqy 的帖子
我点了这个，只有这两个选项，我用超级编辑器打开，都是乱码，求点播。

回复 ugqy 的帖子
我没看到呢，是不是跟版本有关?我是2005的。

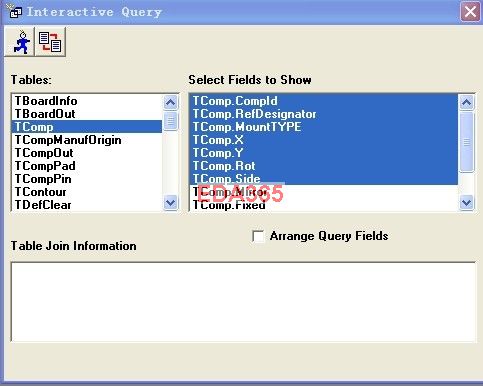

你的那步点ok后应该出现

这个。
然后在图标上面点

非常感谢哈 找到了 也试了下， 这个也可以从General Interfaces里面出。但是真正要买料的还是只能从原理图出
